Устройства нехимической водоподготовки AntiСa++

Устройства нехимической водоподготовки AntiCa++ предназначаются для защиты труб, котлов, теплообменников и различных водяных систем от образования накипи.

Основа устройства водоподготовки AntiCa++ - это электронный блок, генерирующий выходной апериодический сигнал. После усиления в оконечном каскаде, сигнал подается на катушку, навитую на трубопроводе с подаваемой жесткой водой, где создает пульсирующее динамическое электромагнитное поле. Поле воздействует на протекающую в трубах жидкость, благодаря чему нарушаются связи компонентов, образующих накипь, с молекулами воды. Таким образом, обработанная вода на определенное время теряет способность образовывать отложения и растворяет ранее образовавшиеся отложения.

Корпус устройства водоочистки выполнен в виде пластмассовой коробки, а сама электроника устройства залита специальной массой, которая предохраняет её от нежелательных воздействий и влаги. AntiCa++ является устройством энергобезопасности класса II, причем выходные цепи имеют гальваническую развязку с питающей сетью. Величина напряжения и тока выходного сигнала ниже, чем допустимые значения безопасного напряжения и тока и не могут причинить вред здоровью человека.

Тип устройства системы водоподготовки необходимо выбирать исходя из расхода, диаметра и материала трубопровода.

В комплект поставки входят:

- электронный узел;
- проводник для передачи сигнала (для намотки катушки);
- дюбели;
- винты;
- фиксирующие ленты;
- гарантийный лист;
- руководство по эксплуатации.

Устройства AntiCa++ можно оснастить реле времени с дневным, недельным или другим интервалом включения. Однако, такие устройства необходимо оснащать ещё и расходомером с электронным измерением расхода. Реле и расходомер поставляются отдельно.

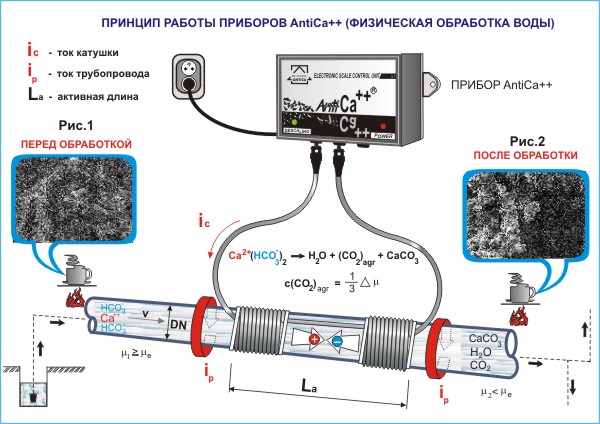

Принцип работы устройства водоподготовки.

Прибор воздействует на обрабатываемую воду физическим (безреагентным) методом. В водном растворе кальций и гидрокарбонатные соли существуют в форме положительно и отрицательно заряженных ионов. Поэтому существует возможность эффективного воздействия на них при помощи электромагнитного поля. Если на трубопровод с протекающей жидкостью навить катушку с определенным динамическим электромагнитным полем, то ионы бикарбоната кальция, которые электростатически связаны с молекулами воды, будут высвобождаться. Положительные и отрицательные ионы, высвобожденные таким способом, соединяются путем взаимного притяжения, и в обрабатываемой воде образуются арагонитовые кристаллы (высокодисперсная взвесь), которые не образуют накипь.

При этом, скорость изменения полярности электромагнитного поля должна быть такой, чтобы за время протекания определенного объема жидкости в ней были бы разрушены все связи ионов с молекулами воды. Требуемая напряженность поля зависит от скорости движения жидкости.

Поскольку побочным продуктом образования арагонитовых кристаллов является углекислый газ, то вода, обработанная таким способом, имеет свойства дождевой воды, то есть способна растворять твердые карбонатные отложения в трубопроводе.

В воде под действием электромагнитного поля возникает также некоторое количество перекиси водорода. Перекись, контактируя со стальной поверхностью внутри трубопровода, образует на ней химически стабильную пленку Fe3O4, предохраняющую поверхность от коррозии. Перекись водорода оказывает также антибактериальное и антисептическое действие - она уничтожает до 99% различных бактерий.

Однако, образовавшиеся молекулы перекиси водорода обладают очень коротким жизненным циклом и быстро конвертируются в форму кислорода и водорода. Поэтому питьевая вода, обработанная таким способом, не оказывает никакого вредного воздействия на здоровье человека.

Области применения устройств AntiCа++:

- отопительные системы;
- системы горячего и холодного водоснабжения;
- подготовка воды для водяных и паровых котлов;
- пекарни, прачечные, чистки, моечные линии;
- заводы по производству бетона, кирпича, панелей;
- бассейны;
- холодильные и климатические установки;
- производство фосфорной кислоты, карбоната натрия, хлора;
- целлюлозная и текстильная промышленность;
- пищевая промышленность – производство сусла, вина, мороженого.

Преимущества устройств AntiCа++:

- предотвращение возникновения накипи в трубопроводах, котлах, теплообменниках;
- обеспечение растворения уже образованной накипи при применении в старых системах;
- препятствие коррозии стальных внутренних поверхностей;
- простой монтаж в течение нескольких минут без нарушения целостности трубопроводов;
- длительный срок службы без затрат на обслуживание;
- возможность использования при подготовке питьевой воды;
- снижение расхода хлора на 1/3 при обработке воды в бассейнах;
- значительное снижение расходов и времени на обслуживание;
- существенное повышение долговечности трубопроводов, теплообменников, котлов, стиральных машин и т. д.;
- снижение энергозатрат (накипь толщиной 4 мм снижает эффективность котла, теплообменника на 25%);
- повышение твердости бетона в среднем на 12%;
- снижение потребления стиральных порошков (10-20%);
- действенное уничтожение водных бактерий;
- экологически чистый процесс.

Результаты работы AntiCa++.

Регистрируемые результаты воздействия устройства на обрабатываемую жидкость проявляются через некоторое время и могут зависеть от многих факторов: расхода воды, её химического состава, состояния системы, физических процессов, происходящих в них. При использовании в системах с маленьким диаметром трубопровода первые результаты проявляются в течение месяца, при большом диаметре трубопровода первые результаты можно заметить после первого месяца использования, однако, полное очищение системы достигается за значительно более длительный промежуток времени.

Признаки эффективности работы устройства:

- не происходит образование накипи в котлах, трубопроводах, теплообменниках и т.д.;
- по мере удаления накипи в старых системах повышается эффективность тепловых и холодильных систем, увеличивается К.П.Д. котлов, теплообменников и т.д.;
- в старых засоренных накипью системах по прошествии времени наблюдается значительное повышение давления и пропускная способность.

Поскольку устройства AntiCa++ изменяют только физические свойства обрабатываемой воды, и возникающие арагонитовые кристаллы никуда не исчезают, то при проверке эффективности работы устройств обычные химические методы определения жесткости не могут использоваться в качестве единственно правильных.

Эффективность работы устройств очистки воды проверяется следующими способами:

1. Если жесткость воды, определяемая химическим методом, до устройства равняется жесткости воды после защищаемого оборудования (котел, теплообменник и т.д.), значит, в нем не происходит отложения накипи.
2. В старых, засоренных накипью системах жесткость воды на выходе из защищаемого оборудования (котел, теплообменник и т.д.), выше, чем перед устройством, поскольку из защищаемого оборудования постепенно удаляется ранее образовавшаяся накипь.

Не следует забывать, что обработанная при помощи устройства AntiCa++ жидкость содержит все инкрустообразующие элементы, не способные образовывать твердые отложения. Поэтому необходимо постепенно удалять высвобождающийся шлам, особенно из замкнутых систем (фильтрами, шламоуловителями). Если шлам попадет в места, с низкой скоростью протекания, то отложения могут накапливаться, и, в случае нагрева, будут образовывать твердые отложения.

Выбор устройства.

При выборе приемлемого типа устройства необходимо исходить из следующих данных:

- расход воды и его изменение в течение суток;
- диаметр трубопровода.

Для выбора наиболее эффективного устройства (Таблица 1.) для каждого отдельного случая рекомендуем получить консультацию специалистов ООО «ТД «Автоматика». Особенно, в случаях установки прибора на трубопроводах большого диаметра (свыше 200 мм) или подающих воду, не соответствующую стандартам (колодезная, артезианская, скважинная и.др.).

Устройства типов от EUV 10 D (Т) до EUV 65 D (Т) имеют отдельные выходы для магнитных трубопроводов (Fe) и немагнитных трубопроводов (нержавеющая сталь, медь, пластмассы).

Устройства типов от EUV 50 х1 до EUV 500 х1 имеют один выход, параметры которого устанавливаются переключателем в зависимости от расхода и материала трубопровода.

Таблица 1. Таблица характеристик устройств AntiCa++ по моделям.
