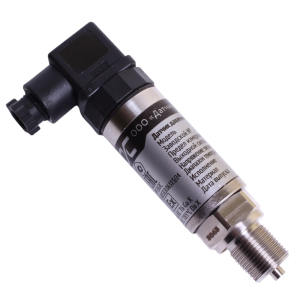

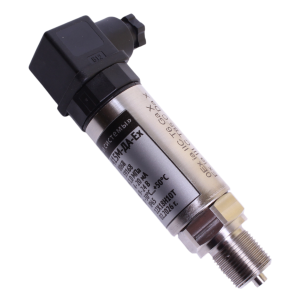

415М-ДА-Ex-8068-0,5/1,0МПа-420-Т4-Р4-ГП датчик давления

Малогабаритные однопредельные датчики давления, предназначены для измерения и непрерывного преобразования измеряемой величины в электрический выходной сигнал в системах автоматического контроля, регулирования и управления технологическими процессами. Контролируемая среда: жидкость, пар или газ. Степень защиты: IP65. Присоединение к процессу: М20х1,5 - базовое; М27х1,5 G3/4"; G1/2" - по заказу. Структура обозначения: Наименование датчика (415М); Тип измеряемого давления (ДИ - избыточное, ДВ - вакуумметрическое (разрежение), ДИВ - избыточное и вакуумметрическое, ДА - абсолютное); Код исполнения (не указано - общепромышленное, Ex - взрывозащищенное с маркировкой 0ExiaIICT6GаX); Модель (8068 - см. подробное описание); Предел основной допускаемой погрешности в % (±0,075; ±0,1; ±0,15; ±0,25; ±0,5; ±1,0); Верхний предел измерений и единицы измерения (2,5МПа, 1,6МПа, 1,0МПа, 0,6МПа, 0,4МПа, 0,25МПа, 0,16МПа, 0,1МПа - для модели 8068); Код выходного сигнала (05 - 0-5мА, 420 - 4-20мА, 042В - 0,4-2В, 05В - 0-5В, 010В - 0-10В); Код климатического исполнения (Т1 - УХЛ3.1 (+5...+50°С), Т2 - УХЛ3.1 (+1...+80°С), Т3 - У.1 (-10...+50°С), Т4 - У.1 (-30...+50°С), Т5 - У.1 (-40...+80°С); Т6 - У.1 (-55...+55°С)); Код электрического соединителя (С5/L - ввод с кабелем длиной L(м) и резьбой G1/2” для металлорукава, С6/L - сальниковый ввод с закрепленным кабелем длиной L(м), Р4 - разъем GSP3M20, Р5 - разъем ELST500/12093Sn); Код наличия госповерки ЦСМ (ГП - с поверкой, не указано - без поверки); Код монтажных частей. Подробное описание - см. вложенные файлы.
