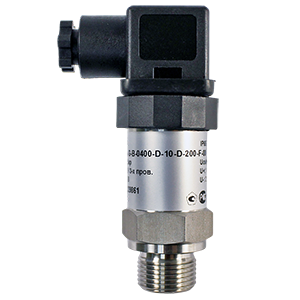

APZ-3420-A-G-S-1001-D-10-A-200-F-00-ГП преобразователь давления

Датчики давления на основе высокостабильного кремниевого тензорезистивного сенсора с разделительной мембраной из нержавеющей стали. Благодаря универсальной конструкции и многообразию исполнений находят применение практически во всех отраслях промышленности. Материал корпуса и штуцера: нержавеющая сталь 304 (1.4301). Материал мембраны: нержавеющая сталь 316L (1.4435). В обозначении указывается: Модель (APZ-3420); Код измеряемого давления (G - избыточное, А - абсолютное, V - вакуумметрическое); Код единицы измерения (B - бар, S - кг/см2, W - м вод. ст., К - кПа, М - МПа); Код верхнего предела измерений (см. Техническую спецификацию); Код основной погрешности (C - 0,25%, D - 0,50%, B - 0,20%); Код электрического присоединения (10 - DIN 43650А, 20 - М16 (Binder 723) 5-конт., 30 - М12х1 (Binder 713) 5-конт. прямой....); Код выходного сигнала (А - 4-20мА/2-пров. (стандарт)); Код механического присоединения (200 - M20x1,5 DIN 3852, 201 - M20x1,5 EN 837, 720 - G1/2″ DIN 3852, 721 - G1/2″ EN 837, 740 - G1/4″ DIN 3852....); Код материала уплотнения (F - FKM фторкаучук, N - NBR бутадиен-нитрильный каучук, E - EPDM этилен-пропиленовый каучук, W - сварное соединение без резиновых уплотнений); Исполнение (00 - стандартное, 01 - с возможностью калибровки нуля, 02 - двухдиапазонное с возможностью калибровки нуля, 03 - трехдиапазонное с возможностью калибровки нуля, 46 - с температурной компенсацией, 16 - с дополнительной защитой от конденсата); Код вида метрологического обеспечения (ГП - госповерка). Подробное описание - во вложенных файлах.
