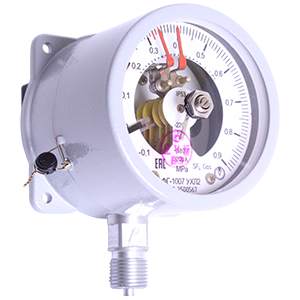

ФГ-1007-УХЛ2-(-0,1...0,9)МПа-6 сигнализатор давления (плотности) элегаза SF6

Предназначен для контроля давления (плотности) элегаза (SF6) в силовых выключателях наружной установки и коммутации внешних электрических цепей при отклонении давления (плотности) элегаза от заданных значений. При падении плотности элегаза в результате утечки, электромагнитные контакты размыкаются или замыкаются, сигнализируя об утечке элегаза. Диапазон показаний: -0,1...0,9МПа. При заказе необходимо указать значение минимального контролируемого давления. Коммутируемое напряжение внешних цепей: ~380В/50Гц, =220В. Разрывная мощность контактов сигнализирующего устройства: до 10Вт постоянного и до 20ВА переменного тока. Коммутируемый ток: 0,01...1А. Диаметр корпуса: 100мм. Материал корпуса: алюминиевый сплав. Фланец: задний. Штуцер: радиальный, вниз. Резьба присоединения: М20х1,5. Степень защиты: IP53. Климатическое исполнение: УХЛ2. Диапазон рабочих температур: -60...+60°С. Габаритные размеры: 148х106х140мм. Масса: 0,83кг. Структура обозначения: Тип прибора (ФГ-1007 - манометр сигнализирующий); Климатическое исполнение (УХЛ2, Т2); Диапазон показаний (-0,1...0,9МПа); Значение минимального контролируемого давления (0,3МПа, 0,32МПа, 0,35МПа, 0,4МПа, 0,45МПа, 0,5МПа, 0,7МПа); Конструктивное исполнение (6 - с нижним расположением штуцера "на 6 часов", 12 - с верхним расположением штуцера "на 12 часов"); Резьба штуцера (M20x1,5-8g - базовая, G1/2"); Дополнительные требования (Черта - черта на шкале, Э - экспортное исполнение, Пл. - пломба, Табл. - табличка, П.П.С - отметка о первичной поверке на стекле, П.П.Пас - отметка о первичной поверке в паспорте с присвоением номера, ЦСМ - поверка ЦСМ, Свидет. - выдача свидетельства о поверке).
