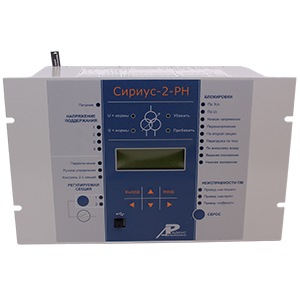

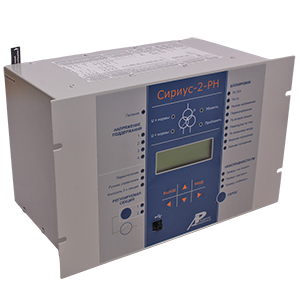

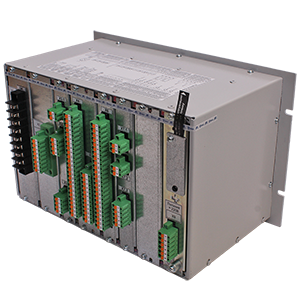

Сириус-2-РН-1А-220В-Л2-И1 устройство регулирования напряжения трансформатора

Предназначены для управления электроприводами устройств регулирования напряжения под нагрузкой (РПН) при автоматическом регулировании коэффициента трансформации силовых трансформаторов. Примененяются на подстанциях с плавно или резко изменяющейся нагрузкой. Устанавливаются на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3–500кВ. Выполняют следующие функции: регулирование коэффициента передачи силового трансформатора путем переключения отводов его первичной обмотки с помощью РПН; обеспечение необходимых блокировок, запрещающих регулирование; контроль отработки команд устройством РПН. В обозначении указывается: Название устройства (Сириус-2-РН); Исполнение по номинальному вторичному току измерительного тансформатора (1А, 5А); Исполнение по напряжению оперативного тока (110В, 220В); Тип встроенного логометра (Л2 – универсальный с измерителем положения РПН для датчика с токовым выходом 0/4–20мА или для резистивного датчика; Л3 – универсальный с измерителем положения РПН для датчика с токовым выходом 0/4–20мА, для резистивного датчика или датчика ВСD кода); Код исполнения дополнительного интерфейса для связи с АСУ (И1 - RS485 с протоколом Modbus RTU, И2 – Ethernet 100BASE-TX с протоколами Modbus TCP и МЭК 60870-5-104, И5-FX – два оптических Ethernet 100BASE-FX с протоколами МЭК 61850 и Modbus TCP, И5-TX – два Ethernet 100BASE-ТX с протоколами МЭК 61850 и Modbus TCP).
