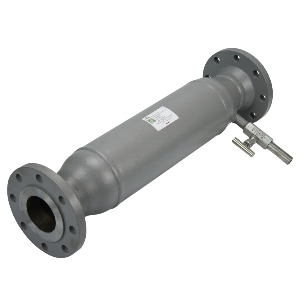

ППЖР-01-Ду100-Ру12,5МПа пробоотборник перекачиваемой жидкости

Ручные пробоотборники жидкости предназначены для оперативного ручного отбора пробы из трубопровода, по которому перекачивается технологическая жидкость, с целью анализа ее состава в лабораторных условиях. Пробоотборники ППЖР-01 соответствуют ГОСТ 2517-2012. Поток анализируемой жидкости, состоящий из нескольких расслоенных по сечению трубопровода компонентов, поступает через входной присоединительный фланец в корпус пробоотборника, в котором установлены направляющие потока, создающие радиальные вихри, деление потока, реверс сдвига. Проходя через направляющие, поток превращается в однородную смесь или дисперсию в ламинарном, переходном или турбулентном режиме потока. Отбор пробы осуществояется через пробозаборную трубку, оснащенную запорным устройством. Основной поток жидкости через выходной присоединительный фланец поступает в технологический трубопровод. Конструкция пробоотборника позволяет применять его на трубопроводах с относительно малыми скоростями потока и с повышенной вязкостью жидкости. Пробоотборник ППЖР-01 не имеет электрических цепей и может быть установлен во взрывоопасной зоне. Материал изготовления: сталь 09Г2С. Максимальное рабочее давление: 12,5МПа. Температура отбираемой жидкости: +4...+90°С. Кинематическая вязкость: до (120х10^-6)м2/с. Массовая доля механических примесей: до 5%. Массовая доля содержания воды: до 98%. Температура окружающей среды: -50...+60°С. Длина: 708мм.
