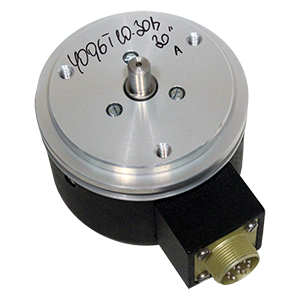

ЛИР-158А-1-Н-000250-05-ПИ-8 преобразователь угловых перемещений

Инкрементный оптоэлектронный преобразователь угловых перемещений (энкодер) общепромышленного назначения. Применяется в качестве датчика перемещения или скорости на обрабатывающем, стендовом и испытательном оборудовании, в системах автоматизации в пищевой промышленности, в типографском оборудовании, на радиолокационных станциях других областях. Диаметр корпуса: 58мм. Диаметр цельного вала: 6мм. Разрешающая способность: до 1080000 дискрет на оборот. Максимальная скорость вращения: 10000об./мин. Носитель: стеклянный растровый лимб с одной референтной меткой. Фланец: типа "Synchro", унифицированный с энкодерами Heidenhain ROD426 и ROD456. Степень защиты: IP65. Масса: 0,23кг. Структура обозначения: Модель (ЛИР-158А); Конструктивное исполнение (1 - соединитель сбоку корпуса (радиально), 2 - соединитель с торца корпуса (аксиально), 3 - выход кабеля сбоку корпуса (радиально), 4 - выход кабеля с торца корпуса (аксиально)); Температурное исполнение (Н - 0...+70°С, Т - -40...+85°С); Число периодов выходного сигнала на оборот вала (50, 88, 96, 100, 120, 125, 150, 192, 200, 250, 256, 300, 360, 400, 500, 600, 625, 635, 800, 840, 900, 1000, 1024, 1080, 1125, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2048, 2130, 2500, 2540, 3000, 3125, 3300, 3600, 4000, 4096, 4320, 4500, 5000, 5400); Напряжение питания (05 - +5В, (10-30) - +10...30В); Код вида выходного сигнала (ПИ - прямоугольные импульсы (TTL для питания +5В или HTL для питания +10...30В), СН - синус напряжения ~1В, OC - открытый коллектор); Код значения допустимой погрешности (5 - ±15", 6 - ±30", 7- ±75", 8 - ±150"); Длина кабеля в метрах (только для исполнений 3 и 4: 0,2; 0,5; 1,0; 2,0; 3,0); Вид кабельного окончания (только для исполнений 3 и 4: В - вилка, Р - розетка, О - без соединителя); Тип соединителя (для исполнений 1 и 2 не указывается, по умолчанию: вилка РС10ТВ).
