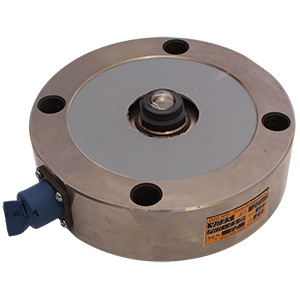

9035ДСТ-20кН-Р-0,10-Д3-IP54 датчик силоизмерительный тензорезисторный (Т-И)

Датчики силоизмерительные тензорезисторные колонного типа предназначены для преобразования измеряемой силы в аналоговый нормированный электрический сигнал. Применяются в как комплектующие изделия в весовых и весодозирующих устройствах с целью измерения статических или медленно изменяющихся усилий сжатия. Принцип действия основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке. Упругий элемент и тензорезисторы находятся в защитном корпусе, на котором установлен выходной разъем или кабельный вывод, через который осуществляется соединение датчика со вторичной аппаратурой. Напряжение питания: =12В. Допустимая перегрузка: 25%. Габаритные размеры: d145х40мм. Присоединительные размеры: 4 отверстия d13мм, расположенные на диаметре 124мм. Центральное резьбовое отверстие: проходное, М16х1,5. Масса: 3,4кг. В обозначении указывается: Тип датчика (9035ДСТ); Номинальное усилие в кН; Код исполнения по электроподключению (Р - с разъемом, К - с кабельным выводом); Категория точности по ГОСТ 28836-90; Группа исполнения по ГОСТ Р 52931-2008; Степень защиты по ГОСТ 14254-96.
