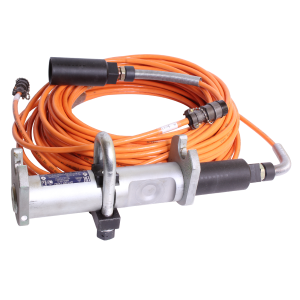

ИВЭ-50-2 1336.404176.004-01 датчик силы (Рн=20тc, Iвых=4-20мА)

Используется в качестве датчика силы на крюке в составе комплекса ИВЭ-50. Предназначен для канатов диаметром 18...25мм. Датчик монтируется на неподвижном конце талевого каната таким образом, что последний оказывается изогнут между крайними неподвижными упорами и средним упором. Средний упор жестко закреплен на упругом элементе. На канате датчик фиксируется скобой, которая зажимается двумя гайками через планку. Натяжение изогнутого каната определяет усилие, действующее через средний упор на упругий элемент. Упругий элемент служит для преобразования измеряемого усилия в пропорциональный электрический сигнал. Внутренняя полость корпуса упругого элемента, с находящимися в нем тензорезисторами, герметически закрыта. Маркировка взрывозащиты: 1ExibIIAT5. Степень защиты: IP67.
