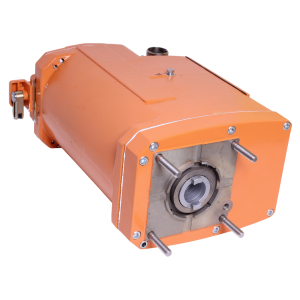

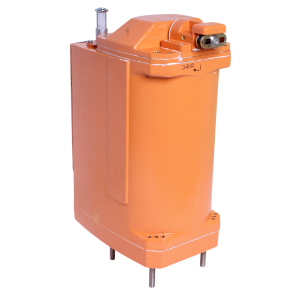

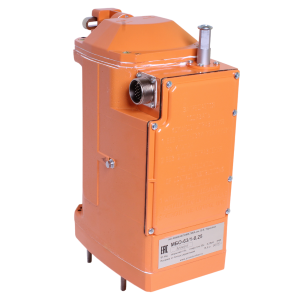

МБО-63/1-0,25 электромеханизм быстрозапорный однооборотный ЮТАГ.798133.008

Предназначен для управления рабочими органами быстродействующей арматуры (предохранительно-запорных клапанов) на трубопроводах подачи жидких и газообразных сред в соответствии с командами устройств автоматического или дистанционного управления. Обеспечивает выполнение следующих функций: открытие арматуры по команде устройства управления; отключение электродвигателя механизма концевым выключателем при полном открытии арматуры; быстрое закрытие арматуры по команде устройства управления; быстрое закрытие арматуры при повороте ручки экстренного закрытия на механизме; медленное открытие или медленное закрытие (~10c) арматуры вручную при помощи ручного привода; выдача сигналов в виде замыкания (размыкания) «сухих контактов» о крайних и промежуточных положениях рабочего органа арматуры. Электропитание механизма осуществляется от его блока управления (БУПУ). Рабочий цикл механизма включает в себя: поворот выходного органа механизма на рабочий угол (открытие арматуры); “ожидание” (перерыв) произвольной длительности; поворот выходного органа механизма на рабочий угол (закрытие арматуры). Перерыв между рабочими циклами: не менее 150с. Допускается не более 15 рабочих циклов в час. Номинальный противодействующий момент нагрузки: 63Нм. Рабочий угол поворота выходного органа механизма: 90°. Время поворота выходного органа механизма на рабочий угол при закрытии арматуры силовой пружиной при номинальном противодействующем моменте нагрузки: не более 1с. Время поворота выходного органа механизма на рабочий угол при открытии арматуры при номинальном противодействующем моменте нагрузки и номинальном напряжении питания: 24...33с. Степень защиты: IP65. Климатическое исполнение: УХЛ3. Рабочая температура: -40...+60°С. Габаритные размеры: 355х196х259мм. Масса: 19,5кг.
