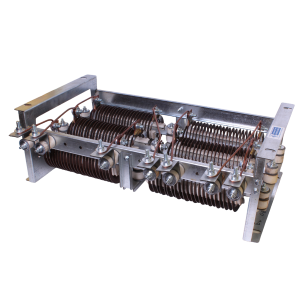

Б6-У2 ИРАК.434.332.004-06 блок резисторов

Предназначен для пуска, регулирования скорости и торможения крановых электродвигателей постоянного и переменного тока, работающих в электроприводах грузоподъемных кранов. Применяется в цепях переменного тока напряжением до 660В, частотой 50Гц/60Гц и в цепях постоянного тока напряжением до 440В. Представляет собой конструкцию открытого исполнения, состоящую из двух стальных пластин-боковин, соединенных двумя планками с поперечной стяжкой. На боковинах и поперечной стяжке на трубчатых фарфоровых изоляторах устанавливаются резисторы. Максимальное количество резисторов для блока резисторов Б6-У2 ИРАК.434.332.004-06 - 6шт. На одной из планок, на трубчатых фарфоровых изоляторах установлены внешние контактные зажимы, соединённые с концевыми и промежуточными отводами резисторов медным неизолированным проводом. Сопротивление по ступеням 1-2, 2-3, 3-4, 4-5, 5-6, 6-7: 0,09...0,11Ом. Допустимое значение отклонения величины сопротивления: ±10%. Режим работы: продолжительный. Степень защиты: IP00. Климатическое исполнения: У2. Габаритные размеры: 628х400х200 мм.
