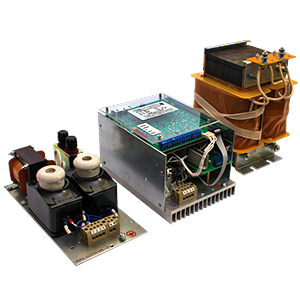

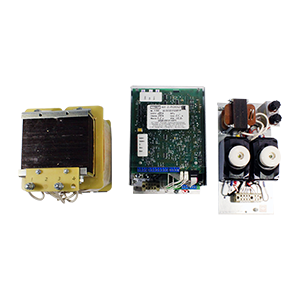

БОТ-2-342М-УХЛ4 блок однофазный тиристорный для однофазных реверсивных электроприводов

Блок однофазный тиристорный с обратной связью по частоте вращения предназначен для построения реверсивных электроприводов постоянного тока для различных производственных механизмов. Обеспечивает регулирование частоты вращения от 0 до номинальной (вперед или назад) при изменении задающего напряжения от 0 до +10В. Номинальный режим работы: длительный. Допускается работа в кратковременном и повторно-кратковременном режимах работы, если максимальная кратность циклической перегрузки по току якоря в течение времени пуска, торможения или реверса двигателя не более 4 в соответствии с характеристиками электродвигателя; если продолжительность включения равна 15%; если среднеквадратичный ток за время цикла не превышает номинальный. Имеющиеся функции электронной защиты: от исчезновения напряжения сети в цепи источника возбуждения и цепи управления по причине сгорания предохранителей, максимально-токовая защита, время-токовая (защита от перегрева электродвигателя при стопорении), от превышения максимальной скорости электродвигателя, от обрыва в цепи тахогенератора. Номинальный выходной ток: 25А. Номинальное выходное напряжение: 230В. Номинальная мощность двигателя: 1,5...4,0кВт. Степень защиты: IР00. Функционально состоит из трех блоков: блока управления, блока ввода, сглаживающего реактора. В обозначении указывается: Тип устройства (БОТ - блок однофазный тиристорный); Группа (1 - нереверсивный, 2 - реверсивный); Код номинального тока (30 - 10А, 34 - 25А); Код номинального выпрямленного напряжения (1 - 115В, 2 - 230В); Код функциональной характеристики, диапазона регулирования (Е - обратная связь по ЭДС 1:20; М - обратная связь по скорости 1:2000); Климатическое исполнение и категория размещения (УХЛ4, О4).
