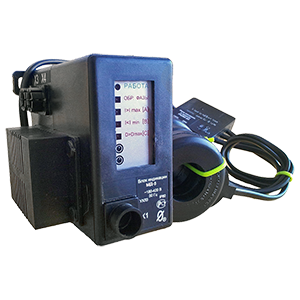

МД-8 реле защиты и мониторинга (монитор двигателя)

Предназначено для установки в цепях питания высоковольтных трехфазных электродвигателей переменного тока промышленной частоты 50 Гц для повышения их надежности и увеличения срока службы. Обеспечивает защитное отключение контролируемого электродвигателя при возникновении следующих аварийных ситуаций: при перегрузке по току (трехуровневая защита с раздельной регулировкой выдержки времени на отключение по каждому уровню; при недогрузке по току; при неполнофазном режиме работы; при превышении допустимого дисбаланса токов; при однофазных замыканиях на землю в питающей сети. Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа реле, включаемого в цепь контактора или автоматического выключателя. Выпускается по ТУ 3425-009-79200647-2009. Питание базовой модификации реле осуществляется от сети переменного тока частотой (50 ± 2) Гц или постоянного тока напряжением в пределах от 100 до 250 В. Пределы контролируемых токов в каждой из трех фаз контролируемой сети: 0-40.0 А. Пределы регулирования режимных уставок по току отсечки Iо: 0.2-40.0 А, шаг 0.2 А. По требованию заказчика реле может быть оборудовано управляющим контактом с электрическими характеристиками на постоянный или переменный ток. Потребляемая мощность, не более: 5 Вт. Климатическое исполнение: УХЛ3. Степень защиты: IP60. Габаритные размеры (без датчиков тока ), не более: 70х80х105 мм. Длина кабеля от корпуса реле до датчиков тока: 1100 ± 100 мм (с возможностью наращивания потребителем до 20 м). Габаритные размеры датчиков тока (внутренний х внешний диаметр x высота): 10x40x15 мм. Масса реле, не более: 0,4 кг. Средний срок службы, не менее: 5 лет.
