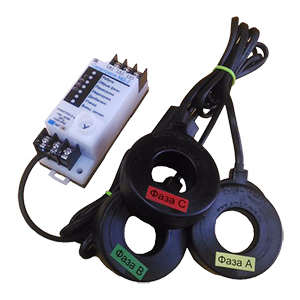

Смартреле-МД-2-1250 монитор двигателя

Предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц напряжением 230/400 или 400/690 В для их защиты от аварийных режимов работы. При косвенном подключении через трансформаторы тока реле могут использоваться в электролиниях на любое напряжение. Защитное отключение осуществляется путем размыкания или замыкания управляющего ключа (режим программируется потребителем), включаемого в цепь катушки управления контактора или автоматического выключателя. Реле обеспечивает функции защиты следующих видов: трехуровневую защиту по перегрузке по току с раздельной регулировкой выдержки времени на отключение; защиту от недогрузки по току; защиту от неполнофазного режима работы; защиту от превышения допустимого дисбаланса токов; защиту от частых пусков; предпусковой контроль изоляции. Выпускается по ТУ 3425-001-79200647-2014. Пределы контролируемых токов: 0-10000 А. Пределы регулирования режимных уставок по току отсечки Iо: 0-6250 А, шаг 25 А. Пределы регулирования режимных уставок по току максимальной защиты Imax: 0-2500 А, шаг 10 А. Пределы регулирования режимных уставок по току перегрузки Inom, недогрузки Imin, дисбалансу токов Dmах: 0-1250 А, шаг 5 А. Питание реле: ≈180-460 В частотой 50±2 Гц. Потребляемая мощность: не более 0,6 Вт. Климатическое исполнение: УХЛ3. Рабочая температура: -40…+40°С при относительной влажности до 98% при 25°С. Степень защиты корпуса: IP60. Длина кабеля от корпуса реле до датчиков тока: 1100 ± 100 мм (с возможностью наращивания потребителем до 20 м). Габаритные размеры реле (без датчиков тока): не более 35х95х42 мм. Габаритные размеры датчиков тока (внутренний x внешний диаметр x высота): 65x112x22 мм. Масса реле: не более 0,95 кг. Средний срок службы реле: не менее 5 лет.
