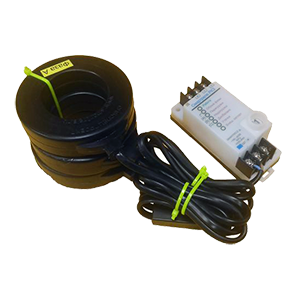

Смартреле-РКЗ-50 реле контроля и защиты

Предназначено для установки в цепях питания трехфазных электродвигателей и других электроустановок переменного тока промышленной частоты 50 Гц номинальным напряжением ~230/400 или ~400/690 В для их защиты от аварийных режимов работы. Осуществляет контроль токов в трех фазах питания контролируемой электроустановки и при выявлении аварийных режимов работы отключает его. Отключение происходит в следующих аварийных ситуациях: при перегрузке по току; при недогрузке по току; при недопустимом перекосе фаз по току; при обрыве любой фазы. Защитное отключение осуществляется путем размыкания исполнительного контакта реле, включаемого в цепь катушки электромагнитного пускателя (контактора). Реле обеспечивает блокировку запуска контролируемого электродвигателя при снижении сопротивления изоляции обмоток относительно земли ниже 360 кОм (предпусковой контроль). Выпускается по ТУ 3425-001-79200647-2014. Питание реле осуществляется от сети переменного тока напряжением в пределах от 180 до 460 B частотой (50±2) Гц. Пределы контролируемых токов в каждой из трех фаз электроустановки: от 0 до 400 А. Пределы регулирования режимных уставок по току перегрузки Imax, недогрузки Imin и дисбалансу токов Di: от 5,0 до 50 А, шаг 0,2 А. Потребляемая мощность: не более 0,6 Вт. Климатическое исполнение: УХЛ3. Рабочая температура окружающей среды -40…+40 °С при относительной влажности до 95%. Габаритные размеры реле (без датчиков тока): не более 35х95х42 мм. Габаритные размеры датчиков тока реле (внутренний диаметр x внешний диаметр x высота): 24x54x18 мм. Масса (в комплекте с датчиками тока): не более 0,35 кг. Средний срок службы реле: не менее 8 лет.
