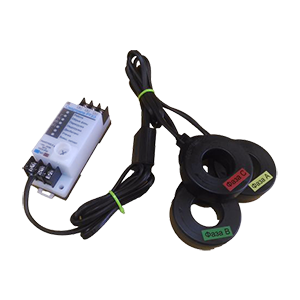

Смартреле-РТЗЭ-М-1250 реле токовой защиты электродвигателей

Предназначено для установки в цепях питания трехфазных электродвигателей переменного тока промышленной частоты 50 Гц напряжением ~230/400 или ~400/690 В с целью повышения их надежности и увеличения срока службы. При косвенном подключении через внешние трансформаторы тока реле могут использоваться в линиях на любое напряжение. Осуществляет контроль токов в трех фазах электродвигателя и при выявлении недопустимых режимов отключает его. Отключение происходит в следующих аварийных ситуациях: при перегрузке по току; при недогрузке по току; при неполнофазном режиме работы (обрыве фазы); при недопустимом перекосе фаз по току. Защитное отключение осуществляется путем размыкания цепи управления электромагнитного пускателя (контактора). Дополнительно к функционалу базовой модели СМАРТРЕЛЕ-РТЗЭ имеются: регистрация даты и времени аварийных отключений; счетчик наработки электродвигателя; функция контроля замыканий обмоток электродвигателя на землю. Выпускается по ТУ 3425-001-79200647-2014. Климатическое исполнение: УХЛ3. Рабочая температура: -40...+40. Питание осуществляется от сети переменного тока напряжением в пределах от 180 до 460 В частотой (50 ± 2) Гц. Потребляемая мощность, не более: 0.6 Вт. Пределы контролируемых токов: от 0 до 6250 А. Пределы регулирования режимных уставок по току перегрузки Imax, недогрузки Imin и дисбалансу токов Dmax: от 100 до 1250 А, шаг 5 А.
