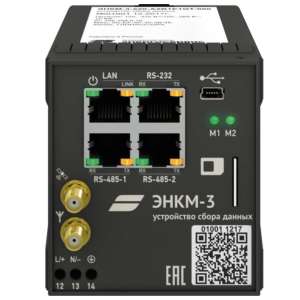

ЭНКМ-3-24-A3E1-000 устройство сбора данных

Предназначены для работы в составе систем сбора и передачи телемеханической информации с энергетических объектов различного уровня. Выполняемые функции: сбор данных (дискретных и аналоговых сигналов) с устройств нижестоящего уровня; передача данных на вышестоящий уровень в соответствии с ГОСТ Р МЭК 60870-5-101, ГОСТ Р МЭК 60870-5-104 и МЭК 61850 (опционально); прием команд телеуправления с вышестоящего уровня и передача их устройствам нижестоящего уровня; прием сигналов точного времени от систем ГЛОНАСС/GPS или источников точного времени по протоколам SNTP v4, синхронизация внутренних часов и передача сигналов синхронизации опрашиваемым устройствам. В обозначении указывается: Модель (ЭНКМ-3); Номинальное напряжение питания (220 - =120...370В или ~100...265В, 110 - =55...176В, 24 - =10...36В); Код буфера питания (не указано - отсутствует, С - ионисторный буфер); Код набора интерфейсов (А2В1Е1 - два RS-485, один RS-232, один 100Base-TX; А3Е1 - три RS-485, один 100Base-TX); Код опциональных модулей (G - 3G/2G, T - ГЛОНАСС/GPS, GT - 3G/2G и ГЛОНАСС/GPS); Код набора встроенных входов и выходов (000 -  отсутствуют; 400 - 4 дискретных входа; 800 - 8 дискретных входов; 430 - 4 дискретных входа и 3 дискретных выхода; 421 - 4 дискретных входа, 2 дискретных выхода, 1 вход +/-20мА; 422 - 4 дискретных входа, 2 дискретных выхода, 2 входа 0-20мА; 640 -  6 дискретных входов, 4 дискретных выхода; 612 - 6 дискретных входов и управление двигателем; 1242 - 12 дискретных входов, 3 дискретных выхода и управление двигателем).
