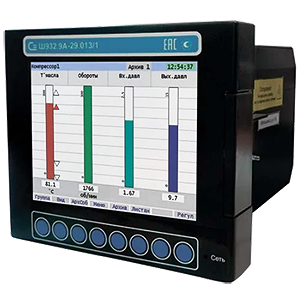

Ш932.9А-29.013/1-220В-Р0-АЦП-16-РВ-К-16У-П регистратор видеографический

Многоканальные регистраторы с дисплеем 6,5" и 3 слотами для блоков ввода-вывода. Имеют модульную структуру, позволяющую менять конфигурацию прибора в процессе эксплуатации и с возможностью подключения внешних модулей и приборов по интерфейсу RS-485. Степень защиты: IP54 (лицевая панель), IP40 (корпус). Габаритные размеры: 183х160х273мм. Вырез в щите: 138х140мм. В обозначении уазывается: Модель (Ш932.9); Исполнение (А - общепром, АИ - с искробезопасными входными аналоговыми цепями, А-АС - повышенной надежности для атомной промышленности); Классификационное обозначение для атомного исполнения (2, 2У, 2Н, 2НУ, 3, 3Н, 3У, 3НУ, 4, для других исполнений не заполняется); Специальные требования (ПАЗ - для систем противоаварийной автоматической защиты с дополнительной наработкой в 360 часов, Э - для поставки на экспорт); Обозначение модификации (29.013/1 - дисплей 6,5" и 3 слота для блоков ввода/вывода, 29.016/С1 - дисплей 10,4" и 2 слота для блоков ввода/вывода, 29.016 - дисплей 10,4" и 4 слота для блоков ввода/вывода); Электропитание (220В - универсальное питание от сети переменного тока ~90...265В, 50Гц или постоянного тока =120...360В, 24В - от сети постоянного тока =15...36В); Тип базовой части (0 - отсутствуют Ethernet, релейные и импульсные входы; Р8 - 8 дискретных и 2 импульсных входа; Р16 - 16 дискретных и 4 импульсных входа; 0Э - интерфейс Ethernet; Р8Э - Ethernet, 8 дискретных и 2 импульсных входа; Р16Э - Ethernet, 16 дискретных и 4 импульсных входа); Тип первого блока ввода-вывода (АЦП-8 - 8 универсальных аналоговых входов в обычном исполнении с кросс-платой КДА-8 без источников питания датчиков, АЦП-8П - 8 универсальных аналоговых входов в обычном исполнении с кросс-платой КДАП-8 с 8 источниками питания датчиков, АЦП-8И - 8 универсальных аналоговых входов в искробезопасным исполнении с кросс-платой КДА-8 без источников питания датчиков, АЦП-16 - 16 универсальных аналоговых входов в обычном исполнении с кросс-платой КДА-16 без источников питания датчиков, АЦП-16П - 16 универсальных аналоговых входов в обычном исполнении с 2 кросс-платами КДАП-8 с 8 источниками питания датчиков, АЦП-16И - 16 универсальных аналоговых входов в искробезопасном исполнении с кросс-платой КДА-16 без источников питания датчиков, РВ-К-16У - 16 выходов отптоэлектронных реле с кросс-платой КР-16, РВ-К-16УР - 16 выходов электромагнитных реле с кросс-платой Реле-16, РВ-К-32У - 32 выхода оптоэлектронных реле с кросс-платой КР-32, РВ-К-32УР - 32 выхода электромагнитных реле с 2 кросс-платами Реле-16, РВ-К-32АС - 32 выхода оптосимисторных реле для коммутации только переменного тока, РВ-К-16АС - 16 выходов оптосимисторных реле для коммутации только переменного тока с кросс-платой КР-16, РВ-К-4АС - 4 выхода оптосимисторных реле для коммутации только переменного тока, РВХ-16 - 16 дискретных и 4 импульсных входа с кросс-платой КРИ-20, АВ-8 - 8 аналоговых выходов 4-20мА с 2 кросс-платами КАВ-4ИП, АВ-4 - 4 аналоговых выхода 4-20мА с кросс-платой КАВ-4ИП); Тип второго блока ввода-вывода (из вышеперечисленных вариантов, если нет - не заполняется); Тип третьего блока ввода-вывода (из вышеперечисленных вариантов, если нет - не заполняется); Класс точности (А - ±0,1%; Б - ±0,25%); Вид метрологического контроля (К - калибровка, П - поверка).
