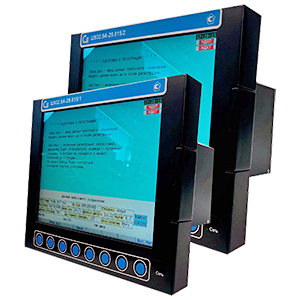

Ш932.9А-ПА3-29.015/1-А31-РВХ3-3ИП-П+ПИ232/485+ПИ-USB/485 регистратор видеографический

Предназначены для измерения, регистрации и регулирования температуры и других неэлектрических величин, преобразованных в электрические сигналы тока, напряжения, частоты, активного сопротивления. Применяются для контроля и управления технологическими процессами в различных отраслях промышленности. Подключаемые датчики/сигналы: термометры сопротивления 50П, 100П, Pt50, Pt100, 50M, 100M, 100H, 53M, 46П; термопары A-1, A-2, A-3, B, S, R, K, L, E, T, Y, N; пирометры PK-15, PK-20, PC-20, PC-25; постоянного тока 0-5мА, 0-20мА, 4-20мА; постоянного напряжения ±100мВ, ±1В. Интерфейсы: RS232, RS485 (ModBus RTU), Ethernet (ModBus TCP). Архивирование во внутреннюю энергонезависимую память. Копирование на транспортный накопитель (USB-Flash). Степень защиты: IP54 (лицевая панель), IP30 (корпус). Температура окружающей среды: -20...+55°С. В обозначении указывается: Модель (Ш932.9); Вид исполнения (А - общепромышленное, АИ - с искробезопасными входными аналоговыми цепями, А-АС - повышенной надежности для атомной промышленности); Классификационное обозначение для атомного исполнения (2, 2У, 2Н, 2НУ, 3, 3У, 3Н, 3НУ, 4, для других исполнений не заполняется); Специальные требования (ПАЗ - для систем противоаварийной автоматической защиты с дополнительной наработкой 360 часов); Модификация (29.015/1 - с дисплеем 6,5’’, 29.015/2 – с дисплеем 10,4’’); Тип блока универсальных аналоговых входов (АЦП-1, АЦП-1И, АЦП-2, АЦП-2И, АЦП-3, АЦП-3И, АЦП-6, АЦП-6И - где цифра обозначает количество входов, а буква "И" - взрывобезопасное исполнение вида [ExiaGa]IIC); Тип блока релейных выходов (РВ-16У, РВ-8У, РВ-4У, РВР8-4, РВР8-2, РВР4-2, РВТ8-8, РВТ4-4 - см. вложенные файлы); Тип блока ввода/вывода (РВХ3 - 3 дискретных входа; РВХ6 - 6 дискретных входов; РВХ3-3ИП - 3 дискретных входа и 3 источника питания датчиков; РВХ6-6ИП - 6 дискретных входов и 6 источников питания датчиков; РАВ4    - 4 аналоговых токовых выхода; 4 источника питания и 4 дискретных входа); Класс точности (А - ±0,1%, Б - ±0,25%); Наличие дополнительного интерфейса (Eth - Ethernet); Вид метрологического контроля (П - поверка К - калибровка).
