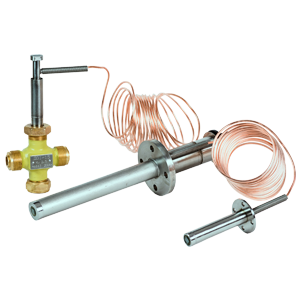

2РТ-03-(15-30)-4-ТР-15-2,5 регулятор температуры

Регулятор температуры с проходным клапаном предназначен для автоматического регулирования температуры воздуха на выходе систем кондиционирования воздуха путём изменения расхода рабочей среды через теплообменный аппарат. Принцип действия регулятора основан на изменении объема жидкости в термобаллонах при изменении регулируемой температуры. При этом шток исполнительного механизма термосистемы перемещает шток регулирующего органа, в результате чего изменяется его проходное сечение и, соответственно, расход тепло- или холодоносителя, что приводит к восстановлению регулируемой температуры. Погрешность установки температуры по шкале: не более ±3°С. Зона нечувствительности: не более 1°С. Постоянная времени: не более 150с. Статическая характеристика "температура-расход": линейная. Отклонение от линейности: не более ±25%. Условное давление рабочей среды: 1,6МПа. Данное  исполнение изготавливается с компенсаций возмущения по температуре воды. Конструктивно состоит из термосистемы и одного регулирующего органа. Термосистема: 2PT-03. Диапазон настройки: +15...+30°С. Длина дистанционной связи: 4м. Регулирующий орган: ТР-15-2,5 - трехходовой. Диаметр условного прохода: 15мм. Условная пропускная способность: 2,5м3/ч. Рабочая среда : рассол, пресная вода.
