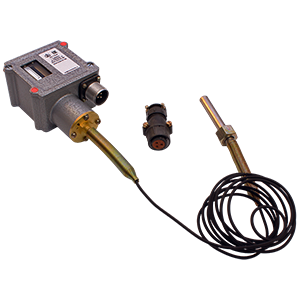

ТДМ-102-01.1.2-4м датчик-реле температуры

Предназначены для контроля и регулирования температуры жидких и газообразных сред в холодильных установках на разных видах транспорта, на морских и речных судах, в стационарных холодильных установках, а также в других системах контроля, сигнализации и управления температурой, в том числе, на электровозах ВЛ80С, ВЛ80Р, ВЛ85, тепловозах 2ТЭ121, 2ТЭ136, ТЭ10, 2ТЭ116У, ТГ102; М62, ТЭМ2, ЗТЭ116У. Контролируемые среды: воздух, хладоны, масла, пресная вода и другие среды, не вызывающие коррозии меди, медных сплавов, оловянно-свинцовых и серебряных припоев, сталей. С защитным кожухом могут применяться для контроля температуры морской воды и рассолов. Принцип действия основан на зависимости давления наполнителя термосистемы от температуры контролируемой среды и уравновешивании силы, создаваемой давлением на чувствительный элемент (сильфон) силами упругих деформаций сильфона и пружины. Основная погрешность на числовых и контрольных отметках: не более ±3°С. Зона возврата: нерегулируемая, не более 6°С. Разброс срабатывания: не более 0,3°С. Рабочее положение в пространстве: вертикальное, чувствительной системой вниз. Уставка соответствует температуре контролируемой среды, при которой происходит срабатывание контактов. Настройка уставки срабатывания и направления возврата производится изготовителем в соответствии с заказом. Значение уставки выбирается из диапазона уставок с шагом 1°С. Допускается перенастройка уставки потребителем. Степень защиты: IP64. Структура обозначения: Модель (ТДМ-102); Модификация (01 - диапазон регулирования +10...+60°С, 02 - диапазон регулирования +50...+130°С); Зона возврата (1 - нерегулируемая); Вид кабельного ввода (1 - соединитель СЭ-11-19 (EN 175301-803), 2 - соединитель ШР20 с прямым патрубком, 3 - соединитель ШР20 с угловым патрубком, 4 - соединитель 2РТТ с прямым патрубком, 5 - соединитель 2РТТ с угловым патрубком); Длина соединительного капилляра (по заказу потребителя, до 10м); Значение уставки (с шагом 1°С в пределах диапазона регулирования, значения по умолчанию: +50°С для ТДМ-102-01 и +100°С для ТДМ-102-02); Направление зоны возврата относительно уставки (↓ - в сторону понижения; ↑ - в сторону повышения).
