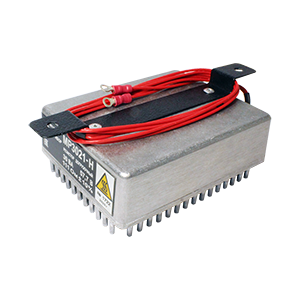

МР3021-Н-(100/v3)В-(3х10)ВА резистор догрузочный трехфазный для ТН (соединение звездой с выведенной нейтралью)

Предназначены для догрузки вторичных обмоток трехфазных измерительных трансформаторов напряжения с целью обеспечения их оптимальной эксплуатации с нагрузкой от 25% до 100% номинальной мощности. Конструктивно выполнены из одного или нескольких резистивных элементов, соединенных последовательно и помещенных в корпус из алюминиевого сплава. Для улучшения теплоотдачи резистивные элементы соединяются со стенками корпуса через теплопроводящий герметик. С наружной стороны корпуса установлены теплотводящие радиаторы. Через латунный кабельный ввод выведены термостойкие провода сечением 1мм2 длиной 1м с наконечниками под болт М4. Догрузочные резисторы для трансформаторов напряжения подключаются параллельно нагрузке. При этом общая нагрузка трансформатора увеличивается на величину фактической мощности догрузочного резистора и должна составлять не менее 25% номинальной мощности измерительного трансформатора. Номинальное напряжение: (100/√3)B. Номинальная мощность: (3х10)ВА. Номинальное сопротивление: (3х333)Ом (допускаемое отклонение не более 10% в течение 10 лет). Рабочий диапазон температур: -40...+50°С. Степень защиты: IP64. Габаритные размеры (без учета креплений): 187х118х38мм. Масса: 0,72кг.
