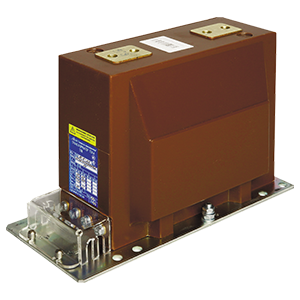

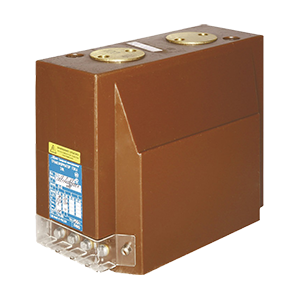

ТЛК-СТ-10-4-0,5/10Р10-(200...800)/5-У3 трансформатор тока (2 обмотки)

Предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 10 кВ. На группу вторичных выводов установлены защитные крышки для обеспечения безопасности обслуживающего персонала и пломбирования измерительных обмоток от несанкционированного доступа. Класс точности основной вторичной обмотки 0,2, 0,2S, 0,5, 0,5S, 5P, 10P. Климатическое исполнение (диапазон рабочих температур) и категория размещения Т2, Т3, У2, У3. Ток односекундной термической стойкости 0,35-40 кА. Номинальный первичный ток 5-2000А, вторичный ток - 1; 5А. Конструктивное исполнение ТЛК-СТ-10-4: максимальное количество вторичных обмоток - 3; расположение вторичных выводов - c торца; межосевое расстояние первичных выводов - 120 мм.
