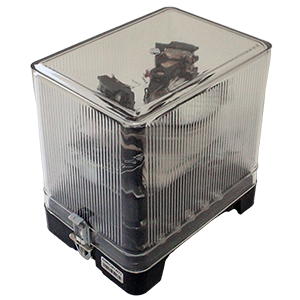

РВ-227-УХЛ4-100В реле времени с часовым механизмом (0,25...3,5с, универсальный комплект присоединения)

Предназначены для использования в схемах релейной защиты на переменном токе в качестве вспомогательного элемента для получения регулируемой выдержки времени. Механизм реле встроен в прямоугольный корпус, состоящий из цоколя и кожуха. Приводом является электромагнит, выдержка осуществляется механизмом времени. Управляющее воздействие: снятие напряжения питания. Номинальное рабочее напряжение: ~100В, 50Гц. Пределы уставок выдержки времени: 0,25...3,5с. Сочетание контактов: 1"З"+1"П" ( один замыкающий, срабатывающие с выдержкой времени при втягивании якоря, и один переключающий мгновенного действия). Габаритные размеры: 98х147х137мм. Вес: 1,5кг. Группа механического исполнения: М39 по ГОСТ 17516.1-90 (устойчивы к воздействию многократных ударов с ускорением 3g длительностью удара 2...20мс). Степень защиты: оболочки - IP40, контактных зажимов - IP00. В обозначении указывается: Тип устройства (РВ - реле времени); Условное обозначение цепей напряжения (1 - постоянного тока, 2 - переменного тока); Условное обозначение максимального времени срабатывания (1 - 1,3с; 2 - 3,5с; 3 - 9с; 4 - 20с); Условный номер конструктивной разработки (2, 3, 4, 5, 7, 8); Климатическое исполнение и категория размещения (УХЛ4 - диапазон рабочих температур -30...+55°С, О4 - диапазон рабочих температур -10...+55°С); Номинальное рабочее напряжение переменного тока (100В, 110В, 127В, 220В, 380В).
