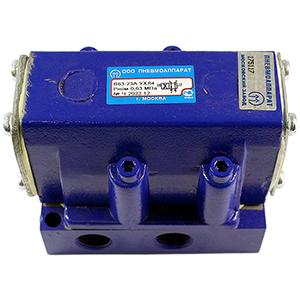

Распределители четырехлинейные двухпозиционные с односторонним пневмоуправлением, с пневматическим возвратом в исходное положение, предназначены для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения. Конструкция распределительного устройства: плоский притертый золотник, связанный с поршнем, размещенным в корпусе. Золотник прижат к основанию, в котором выполнены каналы с резьбовыми отверстиями для присоединения внешних пневмолиний: выходные (два), атмосферный, питания, управления (два). Рабочая среда: сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре +50°С.
