Ручные насосы. Виды. Характеристика.

Ручной насос – это, как следует из названия, устройство, приводимое в действие при помощи физической силы, которое предназначается для перекачивания различных жидкостей.
Ручные насосы, как правило, применяются в тех случаях, когда использование мощных насосов с электроприводом или приводом от бензинового двигателя является нерациональным, т.е., отсутствует возможность подключения таких насосов либо отсутствует необходимость в их постоянной работе. Ручные насосы стоят относительно недорого, просты в ремонте и обслуживании, а также не зависят от доступности электрического тока, однако мощность ручного насоса ограничивается физическими возможностями человека, перекачивающего воду.
Ручные насосы применяются, как правило, в бытовых целях. Например, для подъема небольших объемов воды из колодцев, неглубоких скважин или водоемов, а также различных емкостей.
Ручные можно разделить на несколько видов:
- Поршневые насосы применяются, в основном, для выкачивания воды с глубины до 7 метров. Установка насоса производится на поверхности. От насоса к воде подводятся шланги или трубы, по которым вода и перекачивается к насосу. Перекачивание воды осуществляется при помощи поршня, цилиндра с отверстием и клапана. По мере того, как поршень идет вверх, открывается клапан, создается вакуум, который и стремится заполнить вода. Когда поршень идет вниз, создается давление, которое закрывает клапан, а вода выталкивается через поршневой клапан (Рисунок 1).

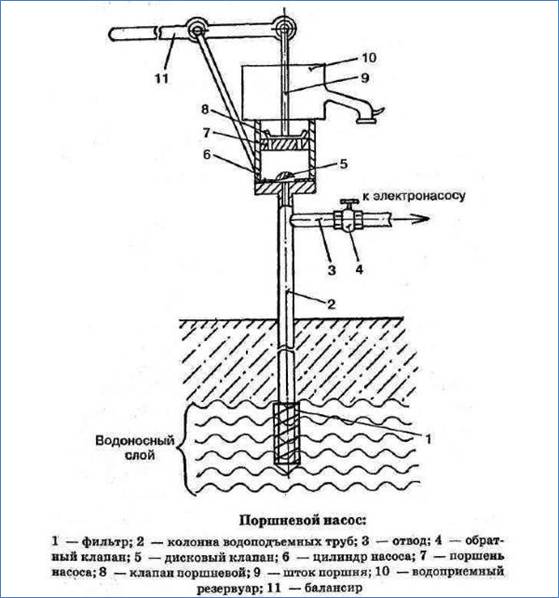

Рисунок 1. Поршневой насос.
Ярчайший представитель современных ручных поршневых насосов - РПН 1.3/30 - предназначается для перекачивания пресной воды из различных водоемов и колодцев, светлых и темных невязких нефтепродуктов, аммиачной воды, и других жидкостей. Допускаются механические примесями и взвеси размером до 0,1 мм. Их массовая доля не должна превышать 0,03%. Насос РПН 1.3/30 способен перекачивать жидкости температурой до +80°С.
Поскольку, ручной насос РПН 1,3/30 конструктивно представляет собой поршневой насос двустороннего действия - это дает ему возможность перекачивать жидкости при любом направлении перемещения рукоятки (Рисунок 2).

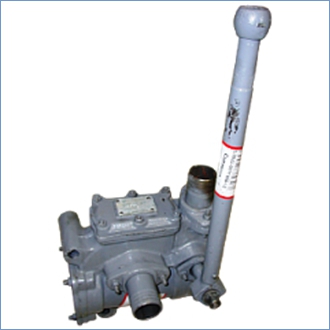

Рисунок 2. Насос РПН 1,3/30.
Насос ручной РПН 1.3/30 является модернизированным аналогом ручного насоса БКФ-4, и отличается от него расположением патрубков. Проточная часть насоса РПН изготовлена из чугуна.
- Крыльчатые насосы – является одним из видов объёмных ручных поршневых насосов двойного действия, вытеснителем в котором служит так называемая крыльчатка. Крыльчатый насос, также, называют "насосом Альвейера".
Крыльчатый насос приводят в работу при помощи рукоятки, которая имеет жёсткую кинематическую связь с крыльчаткой. Крыльчатке сообщают неполные возвратно-вращательные движения. Причем, при движении по часовой стрелке открываются те два клапана, показанные на рисунке 3 открытыми. При движении в обратном направлении эти клапаны закрываются, а два других клапана открываются. Таким образом, нагнетание жидкости происходит снизу вверх.

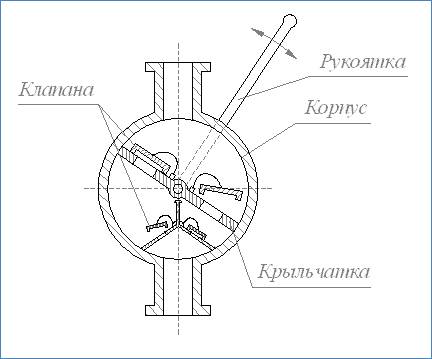

Рисунок 3. Крыльчатый насос.
Крыльчатые насосы используются для нагнетания давления воды менее 0,25 Мпа. Область применения достаточно обширна: осушение неглубоких котлованов в строительстве, устранение небольших затоплений, различные бытовые нужды, а также ремонтные работы. Для постоянного водоснабжения или водоотведения такие крыльчатые насосы малопригодны, так же они непригодны для откачивания жидкости с больших глубин.
Типичными представителями крыльчатых насосов являются насосы К-2 и РК-2. Предназначаются для перекачивания воды из резервуаров, невязких светлых и темных нефтепродуктов, а также других жидкостей, сходных по своим физическим свойствам, температурой до 50 оС (Рисунок 4).
Рисунок 4. Насос РК-2.
- Штанговые насосы применяются в случаях, когда возникает необходимость откачивания воды с глубины более 9 метров. С такой глубины качать воду обычный ручной насос уже не способен. Штанговый насос опускается до уровня воды, при помощи колонны из жестких труб. В колонне расположены штанги, через которые к насосу передается усилие от рабочей рукоятки. По этой же колонне из труб вода качается наверх. Штанговые насосы способны выкачивать воду с глубины до 30 метров (Рисунок 5).
Рисунок 5. Штанговый насос.
Штанговые насосы, в основном, являются стационарными установками и не подлежат перемещению после установки. Типичные штанговые насосы – это старые водокачки, колонки в деревнях.
Существуют, также, и другие, менее распространенные, типы ручных насосов, например:
- шиберные (насосы РШ-25-5 и НРШ-25-5),
- роторные (насос модели 13055).
Несмотря на невысокие показатели водозабора, который составляет от 20 до 40 литров в минуту, ручные насосы являются незаменимыми помощниками в случаях отсутствия электроэнергии или невозможности приобретения более дорогого, например, погружного насоса при небольшой глубине залегания воды.
Ручные насосы не требуют ни электричества, ни топлива и могут быть использованы там, где отсутствуют условия к применению насосов с электрическими двигателями. Они неприхотливы даже к самым неблагоприятным условиям применения. Механизмы ручных насосов крайне просты и могут работать даже с самыми загрязненными жидкостями, с которыми не смогут справиться даже более мощные и дорогие аналоги. Дешевизна и простота использования делают ручные насосы незаменимым инструментом в быту и строительстве.
