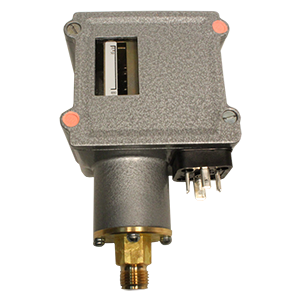

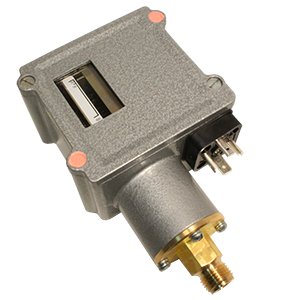

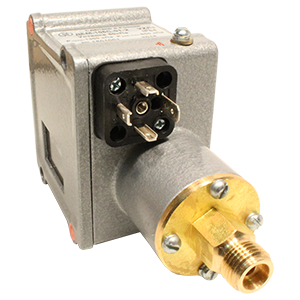

ДЕМ-105С-01-1-УХЛ3 датчик-реле давления

Предназначены для контроля и двухпозиционного регулирования давления жидких и газообразных сред: воды, воздуха, хладонов, масел и других, с вязкостью не более 0,8Па*с, неагрессивных к стали и медным сплавам. Применяются в системах отопления, вентиляции и кондиционирования, в насосных, компрессорных и холодильных установках, для регулирования различных технологических процессов. Принцип действия основан на сравнении силы давления контролируемой среды на чувствительную систему с силой упругой деформации пружины-задатчика уставки и зоны возврата. Рабочая среда: вода, воздух, масла, хладоны и другие жидкости и газы, неагрессивные по отношению к сталям и медным сплавам. Рабочая температура окружающего воздуха: -60...+80ºС. Температура контролируемой среды: -40...+60ºС. Степень защиты: IP64. Коммутируемая мощность на постоянном токе: 60Вт. Нагрузочная способность на переменном токе: ~220В х 6А. Масса: 1кг. В обозначении указывается: Модель; Код диапазона уставок (01 - 20...400кПа, 02 - 20...900кПа); Код направления зоны возврата (1 - на повышение, 2 - на понижение); Код электрического соединителя (не указывается - EN 175301-803 форма А, 1 - ШР, 2 - 2РТТ); Климатическое исполнение (EN 175301-803 форма А в климатическом исполнении УХЛ3 и ОМ5, тип ШР (розетка с прямым патрубком) только в климатическом исполнении УХЛ3, тип 2РТТ в климатическом исполнении В2,5 (розетка с угловым патрубком), в климатическом исполнении ОМ5 (розетка с прямым патрубком)); Исполнение ниппеля (Н0 - ниппель отсутствует, Н1 - ниппель №1, Н2 - ниппель №2, Н3 - ниппель №3, Н4 - ниппель №4, Н5 - ниппель №5); Значение уставки срабатывания в МПа).
