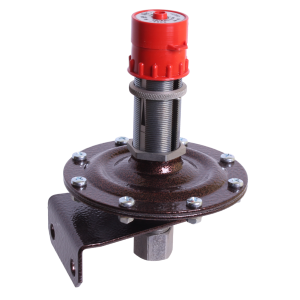

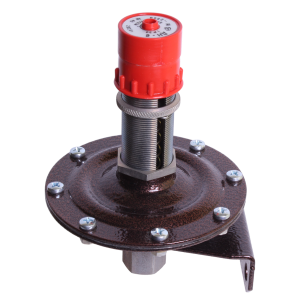

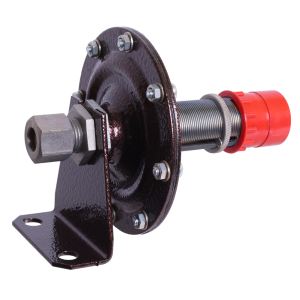

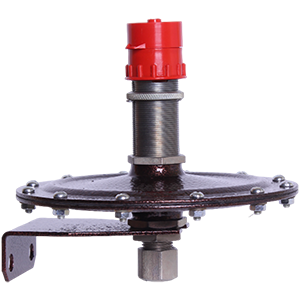

ДН-6 датчик-реле напора

Предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования избыточного давления. Контролируемая среда: воздух и другие газы, неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине. Принцип действия основан на уравновешивании силы, создаваемой давлением контролируемой среды на чувствительный элемент, силой упругой деформации пружины. Конструктивно состоят из трех основных узлов: чувствительного элемента, пружины, механизма настройки. Имеют информационную шкалу настройки. Диапазон уставок: 0,6...6,0кПа. Величина зоны возврата: не более 10% от верхнего предела уставки. Направление зоны возврата: в сторону повышения давления относительно уставки. Давление перегрузки: 18кПа. Присоединение к процессу: штуцер с накидной гайкой М16х1,5. Подвод контролируемой среды рекомендуется производить медной или стальной трубками Ø10х1мм. Максимальная коммутирующая мощность: постоянного тока - 70Вт, переменного тока - 300 ВА. Максимальное коммутируемое напряжение: переменного тока - 250В, постоянного тока - 36В. Температура окружающей среды: -30...+50°С. Габаритные размеры: d200х135мм. Вес: 1,4кг.
