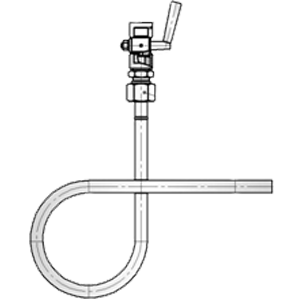

ОУД-1,6-225-06-Ац (11б18бк) отборное устройство давления

Предназначено для присоединения манометрических приборов к теплотехническим сетям с измеряемой средой и для охлаждения измеряемой среды, поступающей в рабочие полости манометрических приборов. В стандартном исполнении изготавливается из бесшовной трубы по ГОСТ 8733 (гр.В) или ГОСТ 9941 и сортового проката без термической обработки. Структура обозначения: Тип устройства (ОУД - отборное устройство давления); Условное давление Pn (1,6МПа - для крана латунного пробкового, 16МПа - для клапана игольчатого); Рабочая температура (+70°С - для конструктивных исполнений 1, 2, 3, 4; +225°С - для конструктивных исполнений 5, 6, 7, 8); Тип присоединения к технологической линии (0 - сварка для труб с толшиной стенки менее 4мм; 1 - втулка укрепления отверстия для труб с толщиной стенки более 4мм; 2 - бобышка с шейкой под приварку для разъемного соединения); Конструктивное исполнение (1 - прямое, 2 - угловое, 3 - угловое с коленом, 4 - угловое с коленом изогнутое, 5 - прямое петлевое, 6 - угловое петлевое, 7 - угловое петлевое изогнутое влево, 8 - угловое петлевое изогнутое вправо); Код материала изготовления (А - сталь 20, Ац - сталь 20 с покрытием Ц9, Б - сталь 12Х18Н10Т, В - сталь 09Г2С); Марка клапана (11б18бк - кран латунный трехходовой пробковый, 11б38бк - кран латунный трехходовой пробковый с контрольным фланцем, КЗИК-13.01-15-400-М20х1,5 - клапан трехходовой игольчатый); Опции (МКК устойчивость материалов к межкристаллитной коррозии, H2S - устойчивость материалов к сероводороду, O2 - обезжиривание для кислорода, ТО - термообработка материалов, ПСТО - термообработка сварных швов, ЦД - цветная дефектоскопия сварных швов, СФФ - контроль сварных швов на содержание ферритной фазы)
