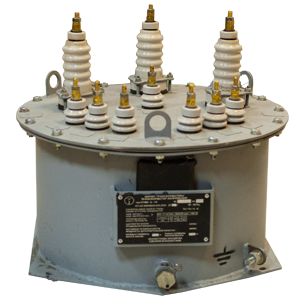

НТМИ-6-66-6000/100В-У3 трансформатор напряжения измерительный (с поверкой РК) (Казахстан)

Трансформаторы напряжения трехфазные класса напряжения 6кВ с естественным масляным охлаждением с дополнительной обмоткой для контроля изоляции предназначены для выработки сигнала измерительной информации для контрольно-измерительных приборов, цепей автоматики, сигнализации и цепей защиты в сетях с изолированной нейтралью. Режим работы: длительный. Трансформатор состоит из активной части, бака и крышки с вводами. Активная часть собрана из трех активных частей однофазных трансформаторов, состоящих из магнитопроводов стержневого типа с многослойными цилиндрическими обмотками. Материал магнитопроводов: холоднокатаная электротехническая сталь. Материал обмоток: медь. Активная часть жестко соединена.с крышкой трансформатора. Отводы низкого и высокого напряжения выполнены из медного провода. Бак трансформатора сварной, круглой формы, состоит из верхней рамы, стенки и дна. В нижней части бака имеются зажим заземления и пробка для слива масла. Конструкция пробки позволяет брать пробу масла при ее частичном откручивании. На выступах дна бака расположены 4 отверстия для крепления трансформатора. На крышке трансформатора смонтированы вводы: высокого напряжения (ВН), низкого напряжения (НН) и дополнительных обмоток (ННдоп). Материал уплотнений: маслостойкая резина. Бак трансформатора заполнен трансформаторным маслом, имеющим пробивное напряжение не менее 40кВ. Число фаз: 3. Условное обозначение схемы и группы соединения обмоток: Ун/Ун/П-0. Номинальная частота: 50гц. Номинальное напряжение обмоток ВН: 6кВ. Номинальное напряжение обмоток НН: 100В. Номинальное напряжение обмоток ННдоп: 100/3В. Номинальная мощность для класса точности 0,5: 75ВА. Номинальная мощность для класса точности 1,0: 150ВА. Номинальная мощность для класса точности 3,0: 300А. Максимальная мощность: 630ВА. Мощность дополнительной обмотки: 300ВА. Температура окружающего воздуха: -45...+40°С. Устанавливаются в помещении или под навесом (не на открытых площадках). Габаритные размеры: d456х396мм.
