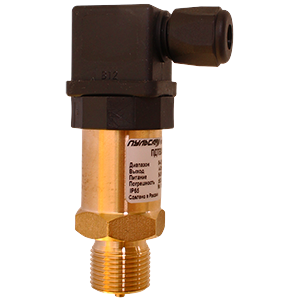

ПДТВХ-1-02-1-40МПа-1%-М20х1,5 преобразователь избыточного давления

Предназначены для измерения давления жидких и газообразных сред и преобразования измеренного значения в электрический унифицированный аналоговый выходной сигнал, передаваемый по линии электрической связи. Конструктивно выполнены в цилиндрическом корпусе из латуни Л59, на одном торце которого расположен штуцер с резьбой и уступом под ключ 27, на другом – электрический соединитель - разъём DIN43650C. Под крышкой блочной части разъёма находится плата с корректорами «0» и «1» диапазона. Напряжение питания: =9...36В. Потребляемая мощность: не более 0,8Вт. Диапазон температур измеряемой среды: -45...+110°С. При более высоких температурах перед преобразователем рекомендуется устанавливать охлаждающий радиатор. Степень защиты: IP65. Масса: 0,2кг. Структура обозначения: Модель (ПДТВХ-1-02 - преобразователь избыточного давления малогабаритный); Код выходного сигнала (1 - 4-20мА, 2 - 0,4-2,0В); Верхний предел измерений в МПа (0,1; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10,0; 16,0; 25,0; 40,0); Предел основной допускаемой погрешности (0,25%; 0,5%; 1,0%); Присоединительная резьба (М20х1,5; G1/2"); Опции (РТВХ - радиатор охладитель для понижения температуры измеряемой среды).
