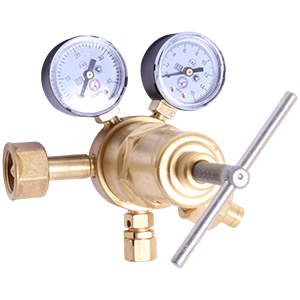

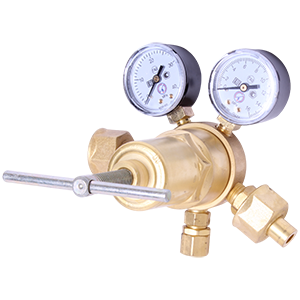

РВ-90-исп.03 редуктор высокого давления

Предназначены для понижения давления газа (воздуха), поступающего из баллона, и автоматического поддержания заданного рабочего давления постоянным. Изготавливаются по ТУ 26-05-122-88. Понижение давления газа в редукторе происходит путем одноступенчатого расширения его при прохождении через зазор между седлом и клапаном узла редуцирующего в камеру рабочего давления. Газ, пройдя входной фильтр и фильтр узла редуцирующего, попадает в камеру высокого давления. При вращении регулирующего винта по часовой стрелке усилие нажимной пружины передается через мембрану и толкатель на клапан редуцирующего узла. Последний, перемещаясь, открывает проход газу через образовавшийся зазор между клапаном и седлом в камеру рабочего давления, отбор газа производится через ниппель. Редуктор оснащен двумя манометрами, контролирующими давление на входе и в камере рабочего давления. В корпусе редуктора имеется предохранительный клапан, отрегулированный на начало выпуска газа при давлении не менее 10,5МПа 105кгс/см2). Наибольшая пропускная способность при наибольшем рабочем давлении: 155м3/ч. Давление газа на входе: 25МПа (250кгс/см2). Рабочее давление (наибольшее): 9МПа (90кгс/см2). Климатическое исполнение: УХЛ3. Диапазон рабочих температур: -30...+50°С. Габаритные размеры: 145х165х190мм. Масса: 2,2кг. Присоединиельная резьба на входе: G3/4"-В ГОСТ 6357. Присоединительная резьба на выходе: G3/4" -В ГОСТ 6357.
