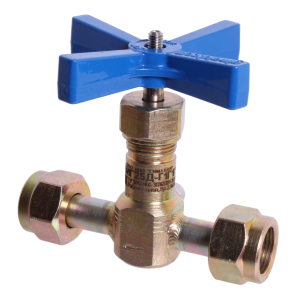

ВИГ160-С1Г1Г вентиль игольчатый

Предназначены для перекрытия измерительных линий манометров, датчиков давления, пробоотборников и других малорасходных магистралей в химико-технологических, производственных и испытательных установках на предприятиях энергетики, нефтехимической и газовой промышленности. Рабочая среда: природные углеводороды, воздух, вода, перегретый пар, нефтепродукты и другие газы и жидкости, не вызывающие коррозии элементов. Номинальный диаметр (DN): 5мм. Класс герметичности: А по ГОСТ 9544. Структура обозначения: Серия (ВИГ - Вентиль ИГольчатый); Рабочее давление в МПа (25, 160, 250); Код наличия дренажа (не указано - нет, Д - есть); Код материала набивки (не указано - графит, Ф - фторопласт); Код материла корпуса (Н - нержавеющая сталь, С - углеродистая сталь, Г - сталь 09Г2С); Коды типов входного и выходного соединения (0 - по согласованию с заказчиком, 1 - штуцерно-ниппельное 3-4-1 ГОСТ 25164 (M20x1,5), 2 - с шаровым ниппелем типа 5-2-15 ГОСТ 25164 (M22x1,5), 3 - дюритовое типа 4 ГОСТ 25165, 4 - штуцерно-ниппельное ГОСТ 24705 (M10x1), 5 - штуцерно-ниппельное 3-2-1 ГОСТ 25164 (M12x1,5), 6 - резьба 1/4”NPT, 7 - резьба 1/2”NPT, 8 - резьба 1/8” NPT, 9 - резьба G1/4”, 10 - резьба С1/2”, 11 - с шаровым ниппелем типа 5-2-10 ГОСТ 25164 (М16х1,5), 11K - с коническим ниппелем типа 6-2-10 ГОСТ 25164 (M16x1,5), 12 - с шаровым ниппелем типа 5-2-12 ГОСТ 25164 (M18x1,5), 12K - с коническим ниппелем типа 6-2-12 ГОСТ 25164 (M18x1,5), 13 - с шаровым ниппелем типа 5-3-12 ГОСТ 25164 (M20x1,5), 13K - с коническим ниппелем типа 6-3-12 ГОСТ 25164 (M20x1,5), 21 - штуцерно-ниппельное С1/2", 22 - штуцерно-ниппельное С1/4", 23 - резьба M20x1,5, 24 - резьба M12x1,5, 25 - резьба R1/8", 26 - резьба R1/4", 27 - резьба R1/2", B - наружная резьба, Г - внутренняя резьба (накидная гайка), 6С - под приварку с наружным диаметром 6мм, 8С - под приварку с наружным диаметром 8мм, 10С - под приварку с наружным диаметром 10мм, 12С - под приварку с наружным диаметром 12мм, 14С - под приварку с наружным диаметром 14мм, 16С - под приварку с наружным диаметром 16мм); Код типа крепления (1 - с болтом, 2 - с площадкой, 3 - с фланцем на корпусе, 4 - с площадкой с вылетом).
