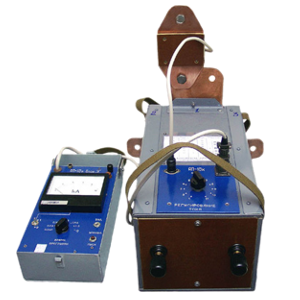

АП-15к аппарат прогрузочный для проверки автоматических выключателей

Предназначен для проверки действия автоматических выключателей и устройств релейной защиты с токами отсечки в диапазоне от 1 до 15 кА. Сфера применения: аппарат подходит для проверки автоматических выключателей с полупроводниковыми расцепителями. Схема работы: регулирование выходного тока происходит переключением обмоток нагрузочного трансформатора, подключением прибора к сети по схеме фаза-ноль или фаза-фаза и схемой соединения прогрузочных концов (параллельно, последовательно или параллельно-последовательно). Технические характеристики: напряжение питающей сети однофазного тока частотой 50 Гц - 200 - 415 В; максимальное выходное напряжение - не более 5 В; максимальный выходной ток при работе штатными нагрузочными концами на автомат с электромагнитным расцепителем - не менее 15 кА; приведенная погрешность измерения выходного тока - не более 5%.
