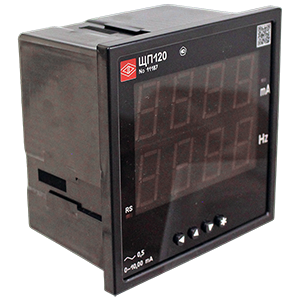

ЩП120-1А-220ВУ-1RS-12(В)-К-0,2-х прибор щитовой цифровой электроизмерительный

Предназначены для измерения и преобразования действующего значения силы тока в однофазных электрических сетях и других цепях переменного тока в выходные унифицированные сигналы постоянного тока и передачи измеренных значений через последовательный цифровой интерфейс RS485. Приборы могут применяться в трехфазных электрических сетях для измерения и преобразования параметров одной фазы. В обозначении указывается: Тип прибора (ЩП120 - щитовой прибор с размером рамки 120х120мм); Диапазон измерений входного сигнала при непосредственном подключении либо коэффициент трансформации при подключении через внешний трансформатор тока 1А или 5А; Диапазон частоты входного сигнала (50Гц - для частот 15…100Гц, по умолчанию не указывается; 400Гц -  для частот 100…850Гц, указывается только с основным индикатором); Диапазон измерений частоты входного сигнала дополнительного индикатора (50Гц - для диапазона 15…100Гц, 400Гц - для диапазона 100…850Гц, не указывается - при отсутствии дополнительного индикатора); Код номинального напряжения питания (5ВН - =5В; 12ВН – =12В; 24ВН – =24В; 230В – ~85...305, 50Гц; 220ВУ – универсальное, ~85...305В, 50Гц или =100...430В); Код наличия интерфейсов RS485 (1RS – один интерфейс, 2RS – два интерфейса, х – отсутствует); Код наличия аналоговых и дискретных выходов и условные обозначения аналоговых выходных сигналов (02 – два дискретных выхода без аналоговых выходов; 11 – один аналоговый и один дискретный выход; 12 – один аналоговый и два дискретных выхода; 20 – два аналоговых выхода без дискретных выходов; 22 – два аналоговых и два дискретных выхода; х – без аналоговых и дискретных выходов; A - 0...5мА, B - 4...20мА, С - 0...20мА); Код цвета индикаторов (К – красный, З – зеленый, Ж – желтый, Ц – цветной комбинированный); Класс точности (0,2 или 0,5); Код эксплуатационного исполнения (ОМ2 – для эксплуатации на морских судах, А – для эксплуатации на АЭС с классом безопасности 4, х – в остальных случаях); Код специального исполнения (1Б - одна барграфическая (дискретно-аналоговая) шкала, 2Б – две барграфических (дискретно-аналоговых) шкалы).
