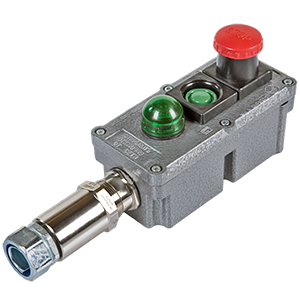

ПВК-15-1К(230)-12х1-У1 пост управления кнопочный взрывозащищенный с индикацией

Предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах транспорта во взрывоопасных зонах в соответствии с маркировкой взрывозащиты, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с этими электроприводами. Взрывозащищенная оболочка поста состоит из корпуса и крышки, изготавливаемых из премикса. В соответствии с заказом покупателя внутри оболочки на крышку устанавливаются кнопочные элементы с контактными блоками и световой индикатор. Привод кнопки «СТОП» - грибовидный с самофиксацией (по спецзаказу - без самофиксации), привод кнопки «ПУСК» - цилиндрический без самофиксации. Контактные блоки по умолчанию имеют один замыкающий и один размыкающий контакты (1NO+1NC). По умолчанию в постах ПВК-1 установлена одна кнопка «СТОП» с самофиксацией красного цвета и один световой индикатор, в постах ПВК-2 - одна кнопка «СТОП» с самофиксацией красного цвета и одна кнопка «ПУСК» зеленого цвета и один световой индикатор. Контактные зажимы допускают присоединение двух проводов сечением до 2,5мм² каждый или одного провода сечением до 4мм². По умолчанию комплектуются кабельными вводами типа ВК12. Степень защиты: IР66. Номинальное напряжение: ~380В, =230В. Номинальный ток: 16А. В обозначении указывается: Модель (ПВК - пост взрывозащищенный кнопочный); Исполнение по количеству кнопок (1, 2); Код маркировки взрывозащиты (5 - 2ExdeIICT6Gc/ExtсIIICT80°CDс, 8 - 1ExdeIICT6Gb/ExtbIIICT80°CDb); Исполнение по типу индикатора светового по схеме 1Х(U), где «Х» - цвет (К - красный, Л - зеленый, Ж - желтый, Р - оранжевый, С - синий, Б - белый), «U»- напряжение светодиодных ламп; Количество и тип кабельных вводов, сторона их установки по схеме dxn(X), где «d» - тип, «n» - количество (1 или 2), «Х» - расположение на корпусе оболочки (В - сверху, D - снизу (принята по умолчанию, поэтому не указывается); Климатическое исполнение (У1, ХЛ1, УХЛ1, ОМ1, Т1, В1).
