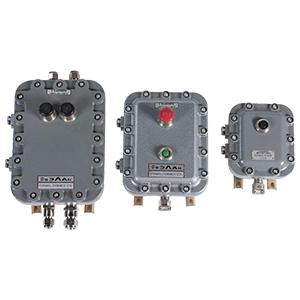

ПВК-А-ВЭЛ6-1ПЛ-1СК(2NC)-2-1Л(230)-1К(230)-А(Э42700/0-150А/5А)-30/12П-(Л-2БТ-М25-G3/4)х1(В)-У1 пост управления кнопочный взрывозащищенный

Предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах транспорта во взрывоопасных зонах, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с этими электроприводами. Взрывозащищенная оболочка поста состоит из корпуса и крышки, изготавливаемых модифицированного алюминиевого сплава либо из цинкового сплава ЦОА1. В соответствии с заказом покупателя внутри оболочки устанавливаются кнопочные элементы с контактными блоками типа БКВ, измерительные приборы, переключатели, световые индикаторы, кабельные вводы. Привод кнопки «Стоп» выполнен в грибовидной форме с самофиксацией. Контактные блоки БКВ могут иметь один замыкающий и один размыкающий контакты (1NO+1NC), или два размыкающих контакта (2NC), или два замыкающих контакта (2NO). Степень защиты: IР66. Номинальное напряжение: ~690В, =400В. В обозначении указывается: Модель (ПВК – пост взрывозащищенный кнопочный); Код материала изготовления оболочки (А - алюминиевый сплав, Ц - сплав ЦОА1); Габарит оболочки; Количество и тип кнопок «Пуск»-«Стоп» по схеме nПх-nСх, где n - количество кнопок, П – цилиндрическая кнопка «ПУСК» без самофиксации, С – грибовидная кнопка «СТОП», х – код цвета кнопки (Л - зеленый, С - синий, К - красный, Ж - желтый, Ч - черный), каждая кнопка стандартно имеет пару контактов «1NO+1NC», при необходимости указывается схема контактов 2NO или 2NC, кнопка «Стоп» стандартно с самофиксацией, для кнопок без самофиксации дополнительно указывается «(без с/ф)»; Код маркировки взрывозащиты (1 - РВExdIMb, 2 - 1ExdIIBT6Gb/ExtbIIICT80°CDb, 11 - 1ExdIIB+H2T6Gb/ExtbIIICT80°CDb, 12 - 1Exd[ia]IIBT6Gb/Extb[ia]IIICT80°CDb, 13 - 1Exd[ia]IIB+Н2T6Gb/Extb[ia]IIICT80°CDb); Количество и тип переключателей по схеме ExGNA(X)xn, где А - номинальный ток (12, 20, 25, 32, 40, 63, 125), Х - номер коммутационной схемы, n - количество переключателей; Количество и цвет индикаторов световых по схеме nX(U), где n - количество индикаторов, Х - код цвета (Л - зеленый, С - синий, К - красный, Ж - желтый, Б - белый, Р - оранжевый), U - напряжение питания в В (24, 36, 127, 230, 380); Измерительный прибор по схеме Р(Х/Х/Х), где Р – код типа прибора (А - амперметр, В - вольтметр), Х – характеристики прибора (модель, шкала, ток подключения); Количество и тип клеммных зажимов по схеме А/nП, где А - номинальный ток, n - количество клемм, П - индекс применения пружинных клемм (для винтовых клемм не указывается); Количество и тип кабельных вводов, и сторона их установки по схеме d×n(Х), где d - тип ввода; n - количество; Х - расположение на корпусе оболочки (А - слева, В - сверху, С – справа, сторона D не указывается); Климатическое исполнение (В1, В51, У1, У5, УХЛ1, ХЛ1, ОМ1, Т1, Т5). При отсутствии того или иного элемента в схеме заказа поста соответствующий фрагмент в обозначении не указывается.
