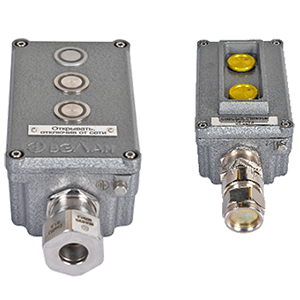

ПВК-ПК-М2.2-2П(1NО)F(G)-1П(1NО)F(Y)-1С(1NC)F(R)-24-3-25/8-(Л-1БМ-М20)х1-У1 пост управления кнопочный взрывозащищенный

Предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах транспорта во взрывоопасных зонах в соответствии с маркировкой взрывозащиты, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с этими электроприводами. Взрывозащищенная оболочка поста состоит из корпуса и крышки. В соответствии с заказом покупателя внутри оболочки устанавливаются кнопочные элементы, клеммные зажимы, кабельные вводы. В качестве коммутационных элементов применены импульсные пьезокнопки (выключатели бесконтактные ВБ1), представляющие собой статический ключ с пьезоэлектрическим управляющим элементом. По характеру реагирования на нажатие пьезокнопки могут быть в двух исполнениях: аналог замыкающего контакта (NO) и аналог размыкающего контакта (NC). Благодаря пьезокнопкам данные посты имеют ряд преимуществ: наработка на отказ свыше 40 млн. нажатий, отсутствие ложных срабатываний, возможность подсветки кнопки и нанесения маркировки непосредственно на кнопку. Степень защиты: IР66. Номинальное напряжение: 24В. Усилие нажатия: 3...5Н. В обозначении указывается: Модель (ПВК-ПК – пост взрывозащищенный кнопочный с пьезокнопками); Код материала изготовления оболочки (М - алюминиевый сплав, П - пластмасса, Н - нержавеющая сталь, С - сталь с антикоррозионным окрытием); Габарит оболочки; Количество и тип кнопок "ПУСК"-"СТОП" по схеме nП(1NO)R(X)-nC(1NC)R(X), где n – количество кнопок, П(1NO) - кнопка «Пуск» с одним замыкающим контактом, С(1NC) - кнопка «Стоп» с одним размыкающим контактом, R - код применения кнопки со светодиодным кольцом, Х - цвет кнопки (N - алюминий натуральный, R - красный, G - зеленый, Y - желтый, В – голубой); Код номинального напряжения (05 - 5В, 09 - 9В; 12 - 12В; 24 - 24В); Код маркировки взрывозащиты (3 - 0ExiaIICT6Ga/ExiaIIICT80°CDa, 4 - РОExiaIMa/ExiaIIICT80°CDа, 5 - 1ExdeiаIICT6Gb/ExtbIIICT80°CDb; 6 - 1ExdeIICT6Gb/ExtbIIICT80°CDb); Количество и тип клеммных зажимов по схеме А/nП, где А - номинальный ток, n - количество клемм, П - индекс применения пружинных клемм (для винтовых клемм не указывается); Количество и тип кабельных вводов, и сторона их установки по схеме d×n(Х), где d - тип ввода; n - количество; Х - расположение на корпусе оболочки (А - слева, В - сверху, С – справа, сторона D не указывается); Климатическое исполнение (У1). При отсутствии того или иного элемента в схеме заказа поста соответствующий фрагмент в обозначении не указывается.
