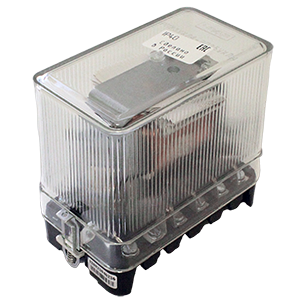

РП-25-УХЛ4-100В реле промежуточное переменного тока (2з+3р, универсальный комплект присоединения)

Предназначены для использования в схемах устройств релейной защиты и автоматики энергетических систем в цепях переменного тока в качестве вспомогательных реле, когда коммутационная способность или количество контактов основных реле недостаточны. Все элементы схемы промежуточного реле смонтированы внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха. Конструкция реле выполнена на магнитной основе клапанного вида, состоит из скобы, якоря и сердечника с полюсным наконечником, размещённым в катушке. Стандартное сочетание контактов: 4"З"+1"Р" (4 замыкающих и 1 размыкающий), но перестановкой (поворотом на 180°) угольников неподвижных контактов можно получить различные комбинации размыкающих и замыкающих контактов. Сочетание контактов данного исполнения: 2"З"+3"Р". Номинальный ток: 5А. Номинальное рабочее напряжение: ~100В, 50Гц. Время срабатывания от момента подачи номинального напряжения на рабочую обмотку реле до момента замыкания замыкающих контактов: не более 0,06с. Диапазон рабочих температур окружающего воздуха для исполнения УХЛ4: -20...+55°С. Степень защиты: оболочки реле - IP40, контактных зажимов для присоединения внешних проводников - IP00. Группа механического исполнения: М39 по ГОСТ 17516.1-90, при вибрационных нагрузках в диапазоне частот 10...100Гц с максимальным ускорением 0,25g. Габаритные размеры: 67х128х118мм. Вес: 0,825кг.
