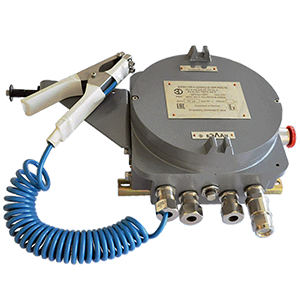

ВЭЛАН-УЗА-3-(24DC)-(Л-2БТ-М20-ММРн-20)-УХЛ1 устройство заземления автоцистерн

Предназначены для снятия заряда статического электричества без возникновения искры с автомобильных, железнодорожных цистерн и ёмкостей, судовых топливных емкостей, авиационных баков и другого оборудования во время погрузки и выгрузки нефтепродуктов и взрывоопасных газов, а также сыпучих материалов, образующих взрывоопасную пыль. Конструктивно состоят из корпуса, крышки и клещей заземления, соединённых кабелем с оболочкой устройства. На оболочке установлена грибовидная кнопка включения/выключения и два светодиодных индикатора (красный и зелёный), сигнализирующих о работе устройства и состоянии заземления. В нижней части оболочки смонтированы четыре кабельных ввода, через которые подключаются кабель питания, кабель клещей заземления, кабель заземления и кабель внешнего устройства (например, реле включения двигателя насоса или вентилятора пневмотранспорта). В качестве корпуса устройства используются сертифицированные оболочки типа ОЭА. Клещи заземления имеют два заострённых щупа, электрически изолированных друг от друга и от рукоятки. К каждому щупу подключается отдельная жила двужильного кабеля, подсоединяемого к оболочке. Пружина клещей заземления обеспечивает их надёжную фиксацию на металлическом элементе заземляемого объекта. Степень защиты: IP66. В обозначении указывается: Модель; Код маркировки взрывозащиты (1 - 1Exdmb[ia]IIСТ6GbХ, ExtbIIICT80°CDbХ, 2 - 1Exdmb[ia]IIВ+Н2Т6GbХ, ExtbIIICT80°CDbХ, 3 - 1Exdmb[ia]IIВТ6GbХ, ExtbIIICT80°CDbХ, 4 - 1Exdemb[ia]IIСТ6GbХ, ExtbIIICT80°CDbХ, 5 - 1Exdemb[ia]IIСТ6GbХ, ExtbIIICT80°CDbХ, 6 - 1Exdemb[ia]IIСТ6GbХ, ExtbIIICT80°CDbХ, 7 - 1Exdemb[ia]IIСТ6GbХ, ExtbIIICT80°CDbХ, 8 - 1Exdemb[ia]IIСТ6GbХ, ExtbIIICT80°CDbХ); Напряжение питания и род тока; Тип кабельного ввода серии ВК-Х-ВЭЛ для подключения питающего кабеля; Климатическое исполнение (УХЛ1, У1, У5, ОМ1,О1, В1).
