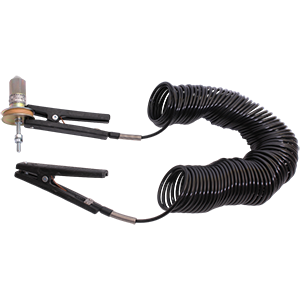

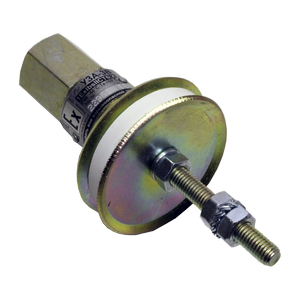

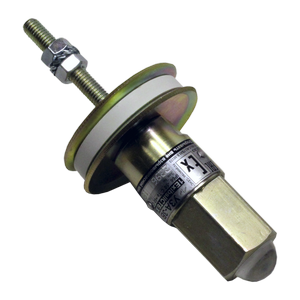

Предназначено для заземления транспортировочных емкостей с горючими жидкостями с целью отвода зарядов статического электричества при операциях слива/налива. Обеспечивает постоянный контроль цепи заземления и подачу светового сигнала для разрешения проведения операции. Состоит из индикатора и заземляющего проводника. В индикаторе расположены светодиод красного цвета с широким углом обзора, контроллер и элемент питания. Крепление и электрическое соединение индикатора с магистралью заземления осуществляется шпилькой М8 с зубчатыми шайбами и гайками. Заземляющий проводник состоит из двух пружинных контактных зажимов, соединённых двухпроводным кабелем. Один зажим присоединяется к металлической части автоцистерны или магистрали заземления, другой - к дисковым контактам индикатора, разделённым изолирующей шайбой. При этом происходит измерение переходных сопротивлений между контактами зажимов заземляющего проводника и сопротивления его проводов. Измеренное суммарное сопротивление не должно превышать 100Ом, в этом случае начинает мигать светодиод индикатора, разрешая проведение операции слива/налива, и мигает на протяжении всей операции, пока заземляющий проводник соединён с цистерной. Маркировка взрывозащиты: 1ExdbmbibIICT6GbX. Степень защиты: IP66. Напряжение питания: =3В (элемент CR123). Структура обозначения: Модель (УЗА-3В); Код типа кабеля заземляющего проводника (С - спиральный кабель, L - прямой кабель в силиконовой оболочке); Длина заземляющего проводника в метрах (6, 12 или 15 - для спирального, 5...100 кратно 5 - для силиконового); Код типа пружинных зажимов (не указано - стандартные полиамидные, ЗСТ - стальные усиленные).
УЗА-3В устройство заземления автоцистерн
УЗА-3В устройство заземления автоцистерн. Руководство по эксплуатации. СЕНС.424411.006 РЭ.pdf
