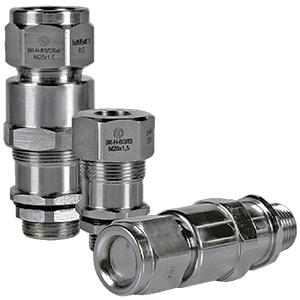

ВК-Л-ВЭЛ-2БТ-G3/4-ExdG-G3/4-В1,5 ввод кабельный взрывозащищенный

Предназначены для уплотнения и фиксации гибких бронированных и небронированных кабелей с резиновой или пластмассовой изоляцией круглого сечения при вводе их в стационарное, передвижное или переносное электрооборудование. Область применения: подземные и наземные горные выработки угольных шахт и рудников, в том числе опасных по газу и пыли, взрывоопасные зоны класса 0, 1, 2 и 20, 21, 22 в соответствии с присвоенной маркировкой взрывозащиты. Конструктивно состоят из штуцера, устанавливаемого в оборудование, уплотнительного кольца и накидной гайки, которая через переходную втулку давит на уплотнительное кольцо. Степень защиты: IР66. В обозначении указывается: Модель (ВК - ввод кабельный); Код материала изготовления (Л - латунь, Н - нержавеющая сталь, С - сталь с антикоррозийным покрытием); Серия (ВЭЛ); Код исполнения по взрывозащите (1 - РПExeIMc/1ExeIICGb или 1ExeIICGb (для трубного ввода), 2 - РВExdIMb/1ExdIICGb или 1ExdIICGb (для трубного ввода), 3 - 1ExeIICGb, 3М - 1ExeIICGb, 4 - 1ExdIICGb, 5 - 1ExeIICGb/1ExdIICGb); Код конструктивного исполнения (Б – для бронированного кабеля, Т - для трубных вводов, М - для модернизированных вводов с устройством предотвращения вырывов брони или с устройством крепления металлорукава); Обозначение размера резьбы (М16, М20, М25, М32, М40, М50, М63, М75 - метрическая резьба с шагом 1,5мм; М90, М110 - метрическая резьба с шагом 2мм; G3/8, G1/2, G3/4, G1, G1_1/4, G1_1/2, G2 - цилиндрическая трубная резьба; R3/8, R1/2, R3/4, R1, R1_1/4, R1_1/2, R2 - трубная коническая резьба; К3/8, K1/2, K3/4, K1, K1_1/4, K1_1/2, K2 - коническая дюймовая резьба); Код вида взрывозащиты (ExeG – для вводов с маркировкой взрывозащиты 1ExeIIСGb или РПExeIМс/1ExeIIСGb, ExdG – для вводов с маркировкой взрывозащиты 1ExdIICGb или РВExdIMb/1ExdIICGb, ExeG/ExdG - для вводов с маркировкой взрывозащиты 1ExeIIСGb/1ExdIICGb, для общепромышленного исполнения не указывается); Обозначение размера резьбы трубного кабельного ввода для внешнего присоединения (М16, М20, М25, М32, М40, М50, М63 - метрическая резьба с шагом 1,5мм; G1/2, G3/4, G1, G1_1/4, G1_1/2, G2 - цилиндрическая трубная резьба; R1/2, R 3/4, R1, R1_1/4, R1_1/2, R2 - трубная коническая резьба; К1/2, К3/4, К1, К1_1/4, К1_1/2, К2 - коническая дюймовая резьба); Климатическое исполнение (В1,5; ОМ1); Код общепромышленного исполнения (ПРОМ).
