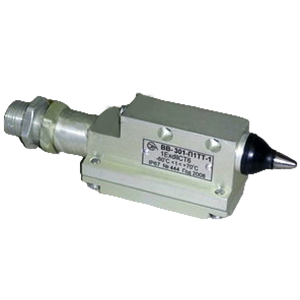

ВВ-301-П1ТТ-1 выключатель взрывозащищенный переключающий

Предназначен для контроля положения подвижных элементов технологических агрегатов и коммутации электрических цепей при достижении подвижным элементом контролируемого положения. Выключатель представляет собой магнитоуправляемый датчик с герконовым коммутационным элементом. При отсутствии воздействия на толкатель, связанный с постоянным магнитом, геркон находится вне магнитного поля, при этом подвижный контакт геркона замкнут с одним из неподвижных контактов, а со вторым – разомкнут. При перемещении приводом толкателя и магнита, магнитное поле воздействует на геркон, вызывая его срабатывание. При срабатывании геркона, его подвижный контакт размыкается с первым неподвижным контактом и замыкается со вторым. При снятии усилия с толкателя возвратная пружина перемещает магнит и толкатель в исходное положение, при этом подвижный контакт геркона возвращается в исходное положение. Устанавливается во взрывоопасных зонах непосредственно на пневмоприводе. Диапазон коммутируемого напряжения постоянного и переменного тока: 0,05...125В. Диапазон коммутируемого тока: 5х10^-6...1,0А переменного; 5х10^-6...0,25А постоянного. Максимальная коммутируемая мощность: 30ВА переменного тока, 7,5Вт постоянного тока. Прямой рабочий ход выключателя: не более 2,5мм. Дополнительный рабочий ход: не менее 2,0мм. Усилие прямого срабатывания: 3...13Н (0,3...1,3кгс). Ресурс срабатываний: 500000 циклов. Степень защиты: IP67. Температура окружающего воздуха: -60....+70°С. Вид приводного устройства: толкатель. Исполнение кабельного вывода: с клеммной колодкой. Защита кабеля: труба. Расположение кабельного вывода: прямое. Маркировка взрывозащиты: 1ЕхdIICT6.
