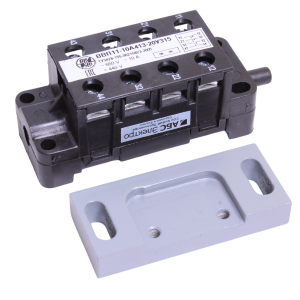

ВВП-11-10Б413-20У316 выключатель путевой

Предназначен для коммутации электрических цепей управления напряжением до ~660В, 50Гц/60Гц переменного тока и до =440В постоянного тока под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Номинальный ход штока: 5мм. Полный ход штока: 5,5мм. Усилие срабатывания: не более 40Н. Режим работы: продолжительный, повторно-кратковременный. Число подсоединяемых проводников к каждому зажиму: не более 2. Сечение проводников: 1,0…2,5мм2. Рабочее положение в пространстве: любое. Диапазон рабочих температур: -50…+50°С. Габаритные размеры: 94х40х49мм. Вес: 0,07кг. Структура обозначения: Серия (ВВП-11); Номинальный ток в А (10); Исполнение по коммутационной износостойкости (А - не менее 1,5 млн. циклов, Б - не мене 0,5 млн. циклов); Число полюсов (2, 3, 4); Вид привода (1 - толкатель без ролика, 2 - толкатель с роликом, 3 - толкатель с роликом с поворотом на 90° вокруг оси толкателя); Вид крепления (1 - на лапках, 2 - с установочной колодкой для шкафов Rittal, 3 - с установочной колодкой для шкафов DKC); Степень защиты (20 - IP20, 51 - IP51); Климатическое исполнение (У2, Т2, У3, Т3); Порядок замыкания контактов (1 - прямой, 2 - обратный); Сочетание контактов (0 - "1з+1р", 1 - "1з+2р", 2 - "2з+1р", 3 - "3з", 4 - "3р", 5 - "1з+3р", 6 - "2з+2р", 7 - "3з+1р", 8 - "4з", 9 - "4з"). Примечание: прямой порядок замыкания контактов - размыкание размыкающих контактов происходит раньше замыкания замыкающих; обратный - размыкание размыкающих происходит позже замыкания замыкающих.
