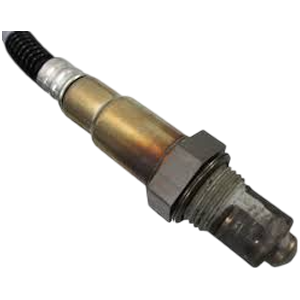

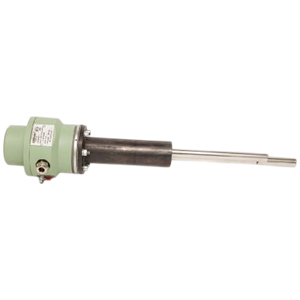

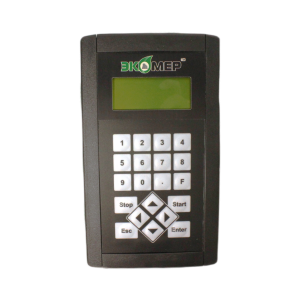

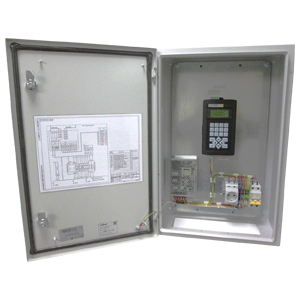

Предназначен для непрерывного измерения концентрации кислорода в отходящих газах топливосжигающих установок, работающих на любом виде топлива, с передачей данных на регистрирующие приборы посредством токового сигнала и на ПК через интерфейс RS-485. Конструктивно состоит из двух блоков: зонда измерительного и блока измерительного. Зонд устанавливается на газоходе и состоит из измерительной камеры со встроенным датчиком кислорода и погружаемой части. Блок измерительный помещен в шкаф со степенью защиты IP66, с габаритными размерами 400х400х210мм. Чувствительный элемент: на основе циркониевой керамики (ZrO2). Блок измерительный оснащен клавиатурой для конфигурирования параметров. Диапазоны измерения кислорода: 0...5% об. (с основной допускаемой абсолютной погрешностью ±0,12% об.) и 5...21% об. (с основной допускаемой относительной погрешностью ±2,5%). Выходные сигналы: цифровой RS485 (Modbus RTU), аналоговый токовый (настраиваемый в диапазоне 0...20мА). Допустимые параметры контолируемой среды в точке измерения: влажность до 100% без конденсации, температура до +800°С. Напряжение питания: ~220В, 50Гц. Потребляемая мощность: 60Вт. Температура окружающей среды в месте установки блока измерительного: +5...+50°С. Состав: блок измерительный с клавиатурой для конфигурирования параметров в шкафу IP66; измерительная камера с датчиком О2 и кабелем соединительным длиной 5м; зонд 300мм; врезка 250мм; комплект документации.
ИКТС-11 газоанализаторы (400х400). Руководство по эксплуатации. ПГРА 170.00.000 РЭ.pdf
ИКТС-11 газоанализаторы (600х400). Руководство по эксплуатации. ПГРА 170.00.000 РЭ.pdf
