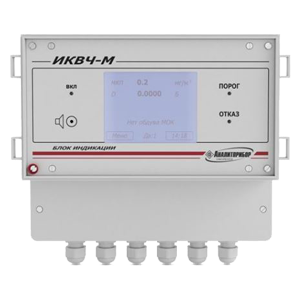

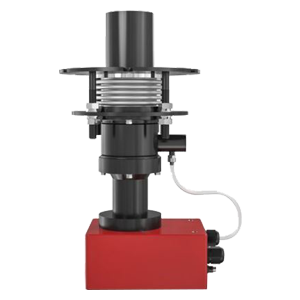

Предназначен для непрерывного автоматического измерения массовой концентрации пыли, а также оптической плотности пылегазовых сред. Применяется для экологического и технологического контроля воздуха в отходящих газах газоходов и дымовых труб. Конструктивно состоит из моноблока оптического канала (МОК), рефлектора, блока индикации (БИ). Допустимые параметры анализируемой среды: температура -40...+600°С; скорость потока 0...40м/с; содержание диоксида серы SO2 не более 0,5г/м3; абсолютная влажность 0...150г/м3. Диапазон измерений массовой концентрации пыли: 0...3000мг/м3. Погрешность: ±20%. Диапазон измерений оптической плотности: 0...2Б. Погрешность: ±2%. Выходные сигналы: аналоговый токовый 4-20мА, цифровой RS-485, цифровой Ethernet (MODBUS RTU), релейный 250В х 2,5А. Напряжение питания БИ: ~230В, 50Гц. Напряжение питания МОК: =18...32В (от БИ или иного источника питания). Максимальное расстояние: между МОК и БИ - 400м, между рефлектором и БИ - 10м. Кабель в комплект поставки не входит. Габаритные размеры БИ: 250х120х220мм. Габаритные размеры МОК: 400х200х240мм. Габаритные размеры рефлектора: Ø200х170мм. Масса БИ: 2кг. Масса МОК: 7кг. Масса рефлектора: 5кг.
ИКВЧ-М оптический измеритель концентрации пыли
ИКВЧ-М оптический измеритель концентрации пыли-РЭ на сайт
ИКВЧ-М измерители. Руководство по эксплуатации. ИБЯЛ.416143.006 РЭ.pdf
Видео отсутствует
