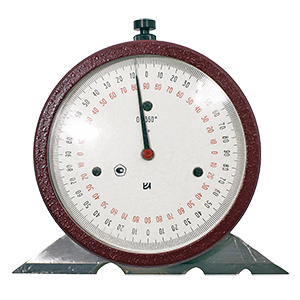

3УРИ-М угломер маятниковый ТУ 26.51.33-008-02952377-2017

Предназначены для измерений углов режущих инструментов различных видов. Физическая величина - плоский угол (º). Принцип действия основан на работе маятника, жестко соединенного с осью, на которой установлена стрелка. Углы поворота отсчитываются с помощью стрелки по круговой шкале. К корпусу угломера неподвижно крепится контрольная линейка, измерительная поверхность которой в процессе измерения приводится в соприкосновение с измеряемой поверхностью режущего инструмента. Угломер имеет тормозное устройство для фиксации положения маятника и стрелки, а их освобождение производится нажатием кнопки тормозного устройства, расположенной в верхней части угломера. Диапазон измерений: 0...360°. Цена деления шкалы: 1°. Пределы допускаемой погрешности: ±1°. Усилие торможения на кнопке: 2...4Н. Параметр шероховатости измерительной поверхности линейки контрольной (Rа): не более 0,16мкм. Параметр шероховатости измерительных поверхностей, прилегающих к измерительной поверхности линейки контрольной (Rа): не более 0,63мкм. Допуск прямолинейности измерительной поверхности контрольной линейки на всей её длине: 0,005мм. Расстояния между концом стрелки и циферблатом: не более 0,5мм. Материал измерительной поверхности контрольной линейки: сталь, не менее 59 HRC. Габаритные размеры: 100х20х95мм. Масса: 0,20кг.
