Датчики угла, преобразователи угловых перемещений

Применяется в качестве датчика перемещения или скорости на обрабатывающем, стендовом и испытательном оборудовании, для нужд автоматизации в различных отраслах промышленности. Носитель: стеклянный растровый лимб с одной референтной меткой. Особенность конструкции: сквозной полый вал, встроенная муфта. Диаметр корпуса: 50мм. Диаметр фланца: 57мм. Монтаж: 4 отверстия d3,5мм на окружности D49мм. Диаметр вала: 6мм (стандарт), по заказу - 7мм, 8мм, 9мм, 10мм, 1/4″, 3/8″. Допустимое осевое смещение вала: ±0,1мм. Допустимое радиальное смещение вала: ±0,02мм. Момент трогания ротора: не более 0,01Н·м. Момент инерции ротора: (1,4х10^-6)кг·м2. Вибрационное ускорение в диапазоне частот 55...2000Гц: не более 100м/с2. Максимальное ударное ускорение (t=11мс): не более 300м/с2. Максимальная скорость вращения: 10000об/мин. Степень защиты: IP64. Масса (без кабеля): 0,25кг. Структура обозначения: Модель (ЛИР-350А - инкрементный оптоэлектронный преобразователь угловых перемещений общепромышленного назначения с посадкой на вал и встроенной к корпус муфтой); Вариант исполнения (3 - выход кабеля сбоку корпуса, радиально); Интервал рабочих температур (Н - 0...+70°С, Т - -40...+85°С); Число периодов выходного сигнала на оборот вала (100, 250, 360, 500, 512, 600, 900, 1000, 1024, 1500, 2000, 2048, 2430, 2500, 3200, 3600, 5000); Напряжение питания (5 - +5В, 30 - +10...30В); Вид выходного сигнала (ПИ - прямоугольные импульсы TTL, СН - синус напряжения ~1В); Пределы допускаемой основной абсолютной погрешности (7 - ±75", 8 - ±150"); Длина кабеля в метрах (1...5); Кабельное окончание (В(РС10ТВ) - разъем вилка РС10ТВ, Р(РС10ТВ) - разъем розетка РС10ТВ, В(DB9) - разъем вилка DB9, Р(DB9) - разъем розетка DB9, О - без соединителя).

Применяется в качестве датчика перемещения или скорости на обрабатывающем, стендовом и испытательном оборудовании, для нужд автоматизации в различных отраслах промышленности. Носитель: стеклянный растровый лимб с одной референтной меткой. Особенность конструкции: сквозной полый вал, встроенная муфта. Диаметр корпуса: 50мм. Диаметр фланца: 57мм. Монтаж: 4 отверстия d3,5мм на окружности D49мм. Диаметр вала: 6мм (стандарт), по заказу - 7мм, 8мм, 9мм, 10мм, 1/4″, 3/8″. Допустимое осевое смещение вала: ±0,1мм. Допустимое радиальное смещение вала: ±0,02мм. Момент трогания ротора: не более 0,01Н·м. Момент инерции ротора: (1,4х10^-6)кг·м2. Вибрационное ускорение в диапазоне частот 55...2000Гц: не более 100м/с2. Максимальное ударное ускорение (t=11мс): не более 300м/с2. Максимальная скорость вращения: 10000об/мин. Степень защиты: IP64. Масса (без кабеля): 0,25кг. Структура обозначения: Модель (ЛИР-350А - инкрементный оптоэлектронный преобразователь угловых перемещений общепромышленного назначения с посадкой на вал и встроенной к корпус муфтой); Вариант исполнения (3 - выход кабеля сбоку корпуса, радиально); Интервал рабочих температур (Н - 0...+70°С, Т - -40...+85°С); Число периодов выходного сигнала на оборот вала (100, 250, 360, 500, 512, 600, 900, 1000, 1024, 1500, 2000, 2048, 2430, 2500, 3200, 3600, 5000); Напряжение питания (5 - +5В, 30 - +10...30В); Вид выходного сигнала (ПИ - прямоугольные импульсы TTL, СН - синус напряжения ~1В); Пределы допускаемой основной абсолютной погрешности (7 - ±75", 8 - ±150"); Длина кабеля в метрах (1...5); Кабельное окончание (В(РС10ТВ) - разъем вилка РС10ТВ, Р(РС10ТВ) - разъем розетка РС10ТВ, В(DB9) - разъем вилка DB9, Р(DB9) - разъем розетка DB9, О - без соединителя).

Применяется в качестве датчика перемещения или скорости на обрабатывающем, стендовом и испытательном оборудовании, для нужд автоматизации в различных отраслах промышленности. Носитель: стеклянный растровый лимб с одной референтной меткой. Особенность конструкции: сквозной полый вал, встроенная муфта. Диаметр корпуса: 50мм. Диаметр фланца: 57мм. Монтаж: 4 отверстия d3,5мм на окружности D49мм. Диаметр вала: 6мм (стандарт), по заказу - 7мм, 8мм, 9мм, 10мм, 1/4″, 3/8″. Допустимое осевое смещение вала: ±0,1мм. Допустимое радиальное смещение вала: ±0,02мм. Момент трогания ротора: не более 0,01Н·м. Момент инерции ротора: (1,4х10^-6)кг·м2. Вибрационное ускорение в диапазоне частот 55...2000Гц: не более 100м/с2. Максимальное ударное ускорение (t=11мс): не более 300м/с2. Максимальная скорость вращения: 10000об/мин. Степень защиты: IP64. Масса (без кабеля): 0,25кг. Структура обозначения: Модель (ЛИР-350А - инкрементный оптоэлектронный преобразователь угловых перемещений общепромышленного назначения с посадкой на вал и встроенной к корпус муфтой); Вариант исполнения (3 - выход кабеля сбоку корпуса, радиально); Интервал рабочих температур (Н - 0...+70°С, Т - -40...+85°С); Число периодов выходного сигнала на оборот вала (100, 250, 360, 500, 512, 600, 900, 1000, 1024, 1500, 2000, 2048, 2430, 2500, 3200, 3600, 5000); Напряжение питания (5 - +5В, 30 - +10...30В); Вид выходного сигнала (ПИ - прямоугольные импульсы TTL, СН - синус напряжения ~1В); Пределы допускаемой основной абсолютной погрешности (7 - ±75", 8 - ±150"); Длина кабеля в метрах (1...5); Кабельное окончание (В(РС10ТВ) - разъем вилка РС10ТВ, Р(РС10ТВ) - разъем розетка РС10ТВ, В(DB9) - разъем вилка DB9, Р(DB9) - разъем розетка DB9, О - без соединителя).

Применяется в качестве датчика перемещения или скорости на обрабатывающем, стендовом и испытательном оборудовании, для нужд автоматизации в различных отраслах промышленности. Носитель: стеклянный растровый лимб с одной референтной меткой. Особенность конструкции: сквозной полый вал, встроенная муфта. Диаметр корпуса: 50мм. Диаметр фланца: 57мм. Монтаж: 4 отверстия d3,5мм на окружности D49мм. Диаметр вала: 6мм (стандарт), по заказу - 7мм, 8мм, 9мм, 10мм, 1/4″, 3/8″. Допустимое осевое смещение вала: ±0,1мм. Допустимое радиальное смещение вала: ±0,02мм. Момент трогания ротора: не более 0,01Н·м. Момент инерции ротора: (1,4х10^-6)кг·м2. Вибрационное ускорение в диапазоне частот 55...2000Гц: не более 100м/с2. Максимальное ударное ускорение (t=11мс): не более 300м/с2. Максимальная скорость вращения: 10000об/мин. Степень защиты: IP64. Масса (без кабеля): 0,25кг. Структура обозначения: Модель (ЛИР-350А - инкрементный оптоэлектронный преобразователь угловых перемещений общепромышленного назначения с посадкой на вал и встроенной к корпус муфтой); Вариант исполнения (3 - выход кабеля сбоку корпуса, радиально); Интервал рабочих температур (Н - 0...+70°С, Т - -40...+85°С); Число периодов выходного сигнала на оборот вала (100, 250, 360, 500, 512, 600, 900, 1000, 1024, 1500, 2000, 2048, 2430, 2500, 3200, 3600, 5000); Напряжение питания (5 - +5В, 30 - +10...30В); Вид выходного сигнала (ПИ - прямоугольные импульсы TTL, СН - синус напряжения ~1В); Пределы допускаемой основной абсолютной погрешности (7 - ±75", 8 - ±150"); Длина кабеля в метрах (1...5); Кабельное окончание (В(РС10ТВ) - разъем вилка РС10ТВ, Р(РС10ТВ) - разъем розетка РС10ТВ, В(DB9) - разъем вилка DB9, Р(DB9) - разъем розетка DB9, О - без соединителя).

Применяется в качестве датчика перемещения или скорости на обрабатывающем, стендовом и испытательном оборудовании, для нужд автоматизации в различных отраслах промышленности. Носитель: стеклянный растровый лимб с одной референтной меткой. Особенность конструкции: сквозной полый вал, встроенная муфта. Диаметр корпуса: 50мм. Диаметр фланца: 57мм. Монтаж: 4 отверстия d3,5мм на окружности D49мм. Диаметр вала: 6мм (стандарт), по заказу - 7мм, 8мм, 9мм, 10мм, 1/4″, 3/8″. Допустимое осевое смещение вала: ±0,1мм. Допустимое радиальное смещение вала: ±0,02мм. Момент трогания ротора: не более 0,01Н·м. Момент инерции ротора: (1,4х10^-6)кг·м2. Вибрационное ускорение в диапазоне частот 55...2000Гц: не более 100м/с2. Максимальное ударное ускорение (t=11мс): не более 300м/с2. Максимальная скорость вращения: 10000об/мин. Степень защиты: IP64. Масса (без кабеля): 0,25кг. Структура обозначения: Модель (ЛИР-350А - инкрементный оптоэлектронный преобразователь угловых перемещений общепромышленного назначения с посадкой на вал и встроенной к корпус муфтой); Вариант исполнения (3 - выход кабеля сбоку корпуса, радиально); Интервал рабочих температур (Н - 0...+70°С, Т - -40...+85°С); Число периодов выходного сигнала на оборот вала (100, 250, 360, 500, 512, 600, 900, 1000, 1024, 1500, 2000, 2048, 2430, 2500, 3200, 3600, 5000); Напряжение питания (5 - +5В, 30 - +10...30В); Вид выходного сигнала (ПИ - прямоугольные импульсы TTL, СН - синус напряжения ~1В); Пределы допускаемой основной абсолютной погрешности (7 - ±75", 8 - ±150"); Длина кабеля в метрах (1...5); Кабельное окончание (В(РС10ТВ) - разъем вилка РС10ТВ, Р(РС10ТВ) - разъем розетка РС10ТВ, В(DB9) - разъем вилка DB9, Р(DB9) - разъем розетка DB9, О - без соединителя).

Применяется в качестве датчика перемещения или скорости на обрабатывающем, стендовом и испытательном оборудовании, для нужд автоматизации в различных отраслах промышленности. Носитель: стеклянный растровый лимб с одной референтной меткой. Особенность конструкции: сквозной полый вал, встроенная муфта. Диаметр корпуса: 50мм. Диаметр фланца: 57мм. Монтаж: 4 отверстия d3,5мм на окружности D49мм. Диаметр вала: 6мм (стандарт), по заказу - 7мм, 8мм, 9мм, 10мм, 1/4″, 3/8″. Допустимое осевое смещение вала: ±0,1мм. Допустимое радиальное смещение вала: ±0,02мм. Момент трогания ротора: не более 0,01Н·м. Момент инерции ротора: (1,4х10^-6)кг·м2. Вибрационное ускорение в диапазоне частот 55...2000Гц: не более 100м/с2. Максимальное ударное ускорение (t=11мс): не более 300м/с2. Максимальная скорость вращения: 10000об/мин. Степень защиты: IP64. Масса (без кабеля): 0,25кг. Структура обозначения: Модель (ЛИР-350А - инкрементный оптоэлектронный преобразователь угловых перемещений общепромышленного назначения с посадкой на вал и встроенной к корпус муфтой); Вариант исполнения (3 - выход кабеля сбоку корпуса, радиально); Интервал рабочих температур (Н - 0...+70°С, Т - -40...+85°С); Число периодов выходного сигнала на оборот вала (100, 250, 360, 500, 512, 600, 900, 1000, 1024, 1500, 2000, 2048, 2430, 2500, 3200, 3600, 5000); Напряжение питания (5 - +5В, 30 - +10...30В); Вид выходного сигнала (ПИ - прямоугольные импульсы TTL, СН - синус напряжения ~1В); Пределы допускаемой основной абсолютной погрешности (7 - ±75", 8 - ±150"); Длина кабеля в метрах (1...5); Кабельное окончание (В(РС10ТВ) - разъем вилка РС10ТВ, Р(РС10ТВ) - разъем розетка РС10ТВ, В(DB9) - разъем вилка DB9, Р(DB9) - разъем розетка DB9, О - без соединителя).

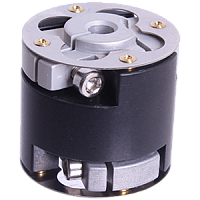

Предназначена для сопряжения вала промышленного энкодера с валом позиционируемого объекта. Упругость муфты обеспечивается двумя стальными мембранами. Максимальная скорость вращения: 16000об./мин. Погрешность передачи вращения: ±10". Жесткость на скручивание: 150Н·м/рад. Допустимый крутящий момент: 0,1Н·м. Допустимое радиальное смещение осей: не более 0,2мм. Допустимый наклон осей: не более 1,0°. Допустимое осевое смещение: не более 0,2мм. Момент инерции: (3,0х10^-6)кг·м2. Масса: 0,027кг. Длина муфты: 30мм. Посадочный диаметр D1: 10мм. Посадочный диаметр D2: 10мм.

Предназначена для сопряжения вала промышленного энкодера с валом позиционируемого объекта. Упругость муфты обеспечивается двумя стальными мембранами. Максимальная скорость вращения: 16000об./мин. Погрешность передачи вращения: ±10". Жесткость на скручивание: 150Н·м/рад. Допустимый крутящий момент: 0,1Н·м. Допустимое радиальное смещение осей: не более 0,2мм. Допустимый наклон осей: не более 1,0°. Допустимое осевое смещение: не более 0,2мм. Момент инерции: (3,0х10^-6)кг·м2. Масса: 0,027кг. Длина муфты: 30мм. Посадочный диаметр D1: 4мм. Посадочный диаметр D2: 4мм.

Предназначена для сопряжения вала промышленного энкодера с валом позиционируемого объекта. Упругость муфты обеспечивается двумя стальными мембранами. Максимальная скорость вращения: 16000об./мин. Погрешность передачи вращения: ±10". Жесткость на скручивание: 150Н·м/рад. Допустимый крутящий момент: 0,1Н·м. Допустимое радиальное смещение осей: не более 0,2мм. Допустимый наклон осей: не более 1,0°. Допустимое осевое смещение: не более 0,2мм. Момент инерции: (3,0х10^-6)кг·м2. Масса: 0,027кг. Длина муфты: 30мм. Посадочный диаметр D1: 5мм. Посадочный диаметр D2: 5мм.

Предназначена для сопряжения вала промышленного энкодера с валом позиционируемого объекта. Упругость муфты обеспечивается двумя стальными мембранами. Максимальная скорость вращения: 16000об./мин. Погрешность передачи вращения: ±10". Жесткость на скручивание: 150Н·м/рад. Допустимый крутящий момент: 0,1Н·м. Допустимое радиальное смещение осей: не более 0,2мм. Допустимый наклон осей: не более 1,0°. Допустимое осевое смещение: не более 0,2мм. Момент инерции: (3,0х10^-6)кг·м2. Масса: 0,027кг. Длина муфты: 30мм. Посадочный диаметр D1: 5мм. Посадочный диаметр D2: 6мм.

Предназначена для сопряжения вала промышленного энкодера с валом позиционируемого объекта. Упругость муфты обеспечивается двумя стальными мембранами. Максимальная скорость вращения: 16000об./мин. Погрешность передачи вращения: ±10". Жесткость на скручивание: 150Н·м/рад. Допустимый крутящий момент: 0,1Н·м. Допустимое радиальное смещение осей: не более 0,2мм. Допустимый наклон осей: не более 1,0°. Допустимое осевое смещение: не более 0,2мм. Момент инерции: (3,0х10^-6)кг·м2. Масса: 0,027кг. Длина муфты: 30мм. Посадочный диаметр D1: 5мм. Посадочный диаметр D2: 8мм.

Предназначена для сопряжения вала промышленного энкодера с валом позиционируемого объекта. Упругость муфты обеспечивается двумя стальными мембранами. Максимальная скорость вращения: 16000об./мин. Погрешность передачи вращения: ±10". Жесткость на скручивание: 150Н·м/рад. Допустимый крутящий момент: 0,1Н·м. Допустимое радиальное смещение осей: не более 0,2мм. Допустимый наклон осей: не более 1,0°. Допустимое осевое смещение: не более 0,2мм. Момент инерции: (3,0х10^-6)кг·м2. Масса: 0,027кг. Длина муфты: 30мм. Посадочный диаметр D1: 6мм. Посадочный диаметр D2: 10мм.

Предназначена для сопряжения вала промышленного энкодера с валом позиционируемого объекта. Упругость муфты обеспечивается двумя стальными мембранами. Максимальная скорость вращения: 16000об./мин. Погрешность передачи вращения: ±10". Жесткость на скручивание: 150Н·м/рад. Допустимый крутящий момент: 0,1Н·м. Допустимое радиальное смещение осей: не более 0,2мм. Допустимый наклон осей: не более 1,0°. Допустимое осевое смещение: не более 0,2мм. Момент инерции: (3,0х10^-6)кг·м2. Масса: 0,027кг. Длина муфты: 30мм. Посадочный диаметр D1: 6мм. Посадочный диаметр D2: 20мм.

Предназначена для сопряжения вала промышленного энкодера с валом позиционируемого объекта. Упругость муфты обеспечивается двумя стальными мембранами. Максимальная скорость вращения: 16000об./мин. Погрешность передачи вращения: ±10". Жесткость на скручивание: 150Н·м/рад. Допустимый крутящий момент: 0,1Н·м. Допустимое радиальное смещение осей: не более 0,2мм. Допустимый наклон осей: не более 1,0°. Допустимое осевое смещение: не более 0,2мм. Момент инерции: (3,0х10^-6)кг·м2. Масса: 0,027кг. Длина муфты: 30мм. Посадочный диаметр D1: 6мм. Посадочный диаметр D2: 6мм.

Предназначена для сопряжения вала промышленного энкодера с валом позиционируемого объекта. Упругость муфты обеспечивается двумя стальными мембранами. Максимальная скорость вращения: 16000об./мин. Погрешность передачи вращения: ±10". Жесткость на скручивание: 150Н·м/рад. Допустимый крутящий момент: 0,1Н·м. Допустимое радиальное смещение осей: не более 0,2мм. Допустимый наклон осей: не более 1,0°. Допустимое осевое смещение: не более 0,2мм. Момент инерции: (3,0х10^-6)кг·м2. Масса: 0,027кг. Длина муфты: 30мм. Посадочный диаметр D1: 6мм. Посадочный диаметр D2: 8мм.
