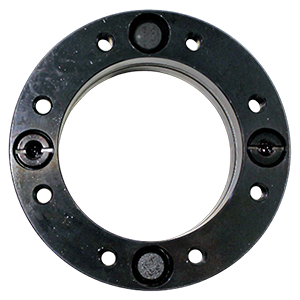

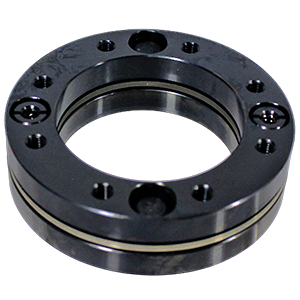

Предназначены для компенсации осевых, радиальных, угловых смещений, температурных деформаций, возникающих при монтаже и в ходе эксплуатации датчиков крутящего момента. Имеют значительную осевую и угловую податливости, при высокой крутильной жесткости. Муфты МК универсальны и могут применяться в различных областях машиностроения для передачи крутящего момента между вращающимися валами, имеющими несоосность и перекос осей. Упругий элемент: пакет дисков из нержавеющей стали. Не требуют технического обслуживания. Рекомендуемое количество муфт на один датчик типа фланец - фланец: 2шт. Номинальный крутящий момент: 0,2кНм. Максимальный крутящий момент: 0,3кНм. Допускаемое осевое смещение: 1,3мм. Осевая сила при осевом смещении: 220Н. Допускаемое угловое смещение: 0,7°. Крутильная жесткость: 0,10МНм/рад. Максимальная частота вращения: 20000об/мин. Момент инерции: 0,001кгм2. Масса: 0,63кг. Рекомендуемый класс прочности крепежных болтов: 6.8. Рекомендуемый момент затяжки крепежных болтов: 14Нм. Установочные размеры: 8х45° отверстий М6 на окружности диаметром 76±0,10мм.
