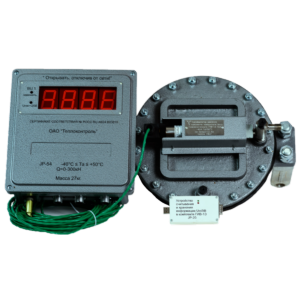

ГИВ-1Э измеритель веса гидравлический

Предназначен для измерения и регистрации усилий натяжения неподвижного конца талевого каната при бурении и капитальном ремонте скважин. В состав прибора входят: трансформатор давления ТД с датчиком давления ДМ5007АЕх; блок электронный (БЭ), показывающий и регистрирующий усилие натяжения каната в кН; устройство считывания и хранения информации (УСХИ), для считывания информации, записанной в памяти БЭ и дальнейшей обработки на ПК; пресс-бачок для заполнения прибора. Рабочая жидкость гидравлической системы индикатора - жидкости полиметилсилоксановые ПМС-5, ПМС-6 или ПМС-10 ГОСТ 13032 или аналогичные по физическим свойствам. Прибор поставляется в заполненном и настроенном состоянии. Измеритель веса ГИВ-1Э обеспечивает индикацию измерений веса; автоматическую регистрацию количества нагрузок, максимальных значений нагрузок и времени их измерения в электронном блоке; просмотр на экране ПК гистограммы нагрузок в реальном масштабе времени. Диаметр контролируемого каната: 19, 22, 25, 28, 32, 35 или 38мм. Диапазон измерений силы натяжения неподвижного конца каната: для 19мм (10-60; 10-80; 10-100кН); для 22мм (10-125; 10-200кН); для 25, 28мм (10-250кН); для 32, 35, 38мм (10-300кН). Пределы допускаемой основной приведенной погрешности: ±2,5% от нормируемого диапазона измерений. Дополнительная погрешность при отклонении температуры от +20(±5)°C на каждые 10°C: ±0,5% от максимального усилия. Результаты измерения отображаются на четырехразрядном цифровом индикаторе. При перегрузке все разряды индикатора начинают мигать, и срабатывает реле, имеющее две пары контактов с нагрузочной способностью 8А, к которым может подключаться внешнее сигнальное устройство (лампа или звуковой сигнал) и цепи управления блокировкой лебёдки. В энергонезависимой памяти электронного блока хранится информация о более 135000 измерений, которая может быть перенесена в УСХИ с целью просмотра в ПК. Интерфейс: RS232. Напряжение питания: 24В постоянного тока. В приборе имеется индикация пониженного напряжения питания и разряда внутренней батареи. Длина линии связи электронного блока с датчиком давления ДМ5007АЕх: 15м. Степень защиты блока электронного и датчика ДМ5007АЕх: IP54; устройства считывания информации: IP20. Уровень и вид взрывозащиты печатной платы БЭ: [Exib] IIС по ГОСТ 12.2.020, ГОСТ Р51330.10; датчика давления ДМ5007АЕх: 0ЕxiaIIСТ5 Х по ГОСТ Р 51330.10. Рабочие температуры окружающего воздуха для блока электронного и трансформатора давления с датчиком ДМ5007АЕх: от -40 до +50°С, для устройства считывания информации УСХИ: от -20 до +50°C. Габаритные размеры и вес блока электронного: 250х230х75мм, 3кг; устройства считывания и хранения информации (УСХИ): 105х48х17мм, 0,1кг; трансформатора давления с датчиком давления ДМ5007АЕх: 270х350х230мм, 18кг.
Для заказа измерителя веса ГИВ-1Э необходимо указать диаметр каната и диапазон измерения силы натяжения.
